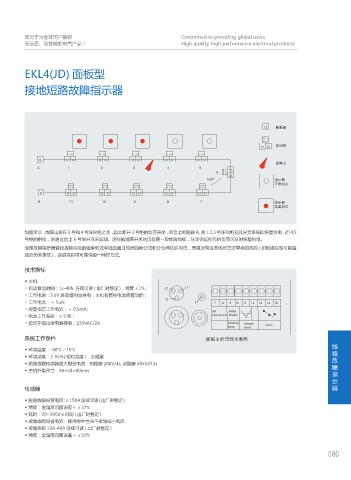

EKL4(JD) 面板型

接地短路故障指示器

断路器

环网柜

故障点
A 1 2 3 4 5
6
NOP 指示器
正常状态

B 11 10 9 8 7 指示器
报警状态

如图所示，故障出现在 3 号和 4 号环网柜之间，因此断开 3 号柜的负荷开关，再合上断路器 A, 则 1,2,3 号环网柜及其分支系统即恢复供电，而 4,5
号柜的供电，则通过合上 6 号常开点来实现。这样被隔离开关的仅仅是一段故障电缆，从而保证所有的负荷可及时恢复供电。
使用故障指示器查找故障区段的速度和效率远远超过传统的两分法和分合闸试供电法，而且没有这些传统方法带来的风险 ( 如绝缘实验可能造
成的伤害事故 )，是提高供电可靠性的一种好方法。

技术指标

◆ 主机
◇ 自动复位时间：1s-40h, 连续可调 ( 出厂时整定 )，精度 ±1%； L1 L2
◇ 工作电源：3.6V 高效锂电池供电，主机有更换电池告警功能；
L3
◇ 工作电流：＜ 5uA; L4 7 8 9 10 11 12 13 14 15
◇ 报警指示工作电流：＜ 0.5mA;
not white
◇ 电池工作寿命：≥ 5 年； connected brown
◇ 远传手输出继电器容量：230VAC/2A blinking remote
lamp reset relsis
系统工作条件 面板主机背部示意图
线
◆ 环境温度：-40℃ ~75℃ 路
◆ 环境湿度：≤ 95%( 相对湿度 )，无凝露 故
◆ 短路故障传感器最大耐受电流：热稳定 20kV/4s, 动稳定 50kV/0.3s 障
◆ 主机外型尺寸：96×48×80mm
指
示
传感器 器
◆ 短路故障报警电流：≥150A连续可调(出厂时整定)
◆ 精度：全温度范围误差＜ ±10%
◆ 延时：20~300ms 可调 ( 出厂时整定 )
◆ 接地故障报警电流：使用与中性点不接地或小电流
◆ 接地系统 10A-40A 连续可调 ( 出厂时整定 )
◆ 精度：全温度范围误差＜ ±10%
