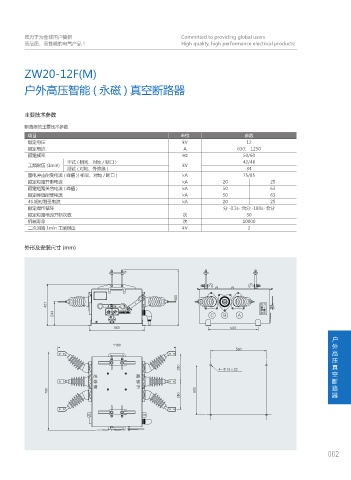

ZW20-12F(M)

户外高压智能 ( 永磁 ) 真空断路器

主要技术参数

断路器的主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630、 1250
额定频率 Hz 50/60
干式 ( 相间、对地 / 断口 ) 42/48
工频耐压 (1min) kV
湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定峰值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路 1min 工频耐压 kV 2

外形及安装尺寸 (mm)

੩ध
ᄥߔ
ុஞ
$ # " Ԫඊ

户
外

高
压
œ f 真
空
Ѣ ጲ Ξ 断

ᤈ ጲ Ξ
◆ 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃； 路
器
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平均值不大于 2.2kPa，月平均值不大于 1.8kPa；
◆ 海拔高度：不超过 2000m；
◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。

002
