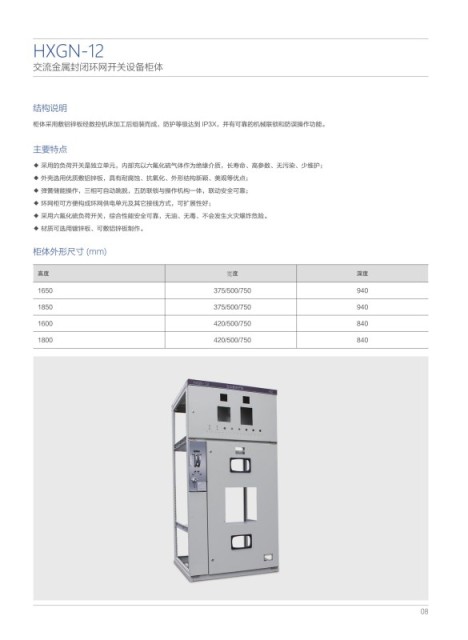

HXGN-12

交流金属封闭环网开关设备柜体

结构说明

柜体采用敷铝锌板经数控机床加工后组装而成，防护等级达到 IP3X，并有可靠的机械联锁和防误操作功能。

主要特点

◆ 采用的负荷开关是独立单元，内部充以六氟化硫气体作为绝缘介质，长寿命、高参数、无污染、少维护；
◆ 外壳选用优质敷铝锌板，具有耐腐蚀、抗氧化、外形结构新颖、美观等优点；
◆ 弹簧储能操作，三相可自动跳脱，五防联锁与操作机构一体，联动安全可靠；
◆ 环网柜可方便构成环网供电单元及其它接线方式，可扩展性好；
◆ 采用六氟化硫负荷开关，综合性能安全可靠，无油、无毒、不会发生火灾爆炸危险。
◆ 材质可选用镀锌板、可敷铝锌板制作。

柜体外形尺寸 (mm)

ۚ؇ ॺ؇ ധ؇
1650 375/500/750 940

1850 375/500/750 940

1600 420/500/750 840
1800 420/500/750 840
