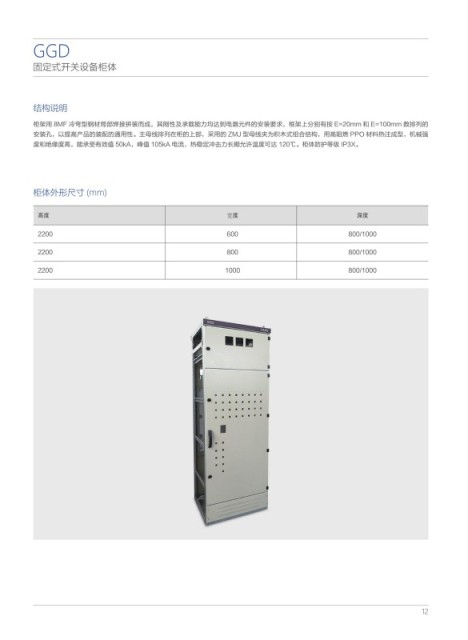

GGD
固定式开关设备柜体
结构说明
柜架用 8MF 冷弯型钢材局部焊接拼装而成，其刚性及承载能力均达到电器元件的安装要求，框架上分别有按 E=20mm 和 E=100mm 数排列的
安装孔，以提高产品的装配的通用性。主母线排列在柜的上部，采用的 ZMJ 型母线夹为积木式组合结构，用高阻燃 PPO 材料热注成型，机械强
度和绝缘度高，能承受有效值 50kA，峰值 105kA 电流，热稳定冲击力长期允许温度可达 120℃。柜体防护等级 IP3X。
柜体外形尺寸 (mm)
ۚ؇ ॺ؇ ധ؇
2200 600 800/1000
2200 800 800/1000
2200 1000 800/1000
