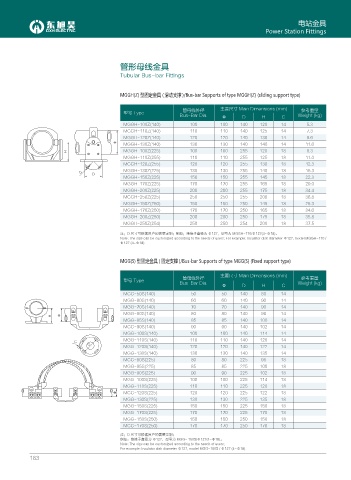

电站金具
Power Station Fittings

管形母线金具

Tubular Bus-bar Fittings

MGGH(Z) 型固定金具 ( 滑动支撑 )/Bus-bar Supports of type MGGH(Z) (sliding support type)

管母线外径 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus-Bar Dia. Φ D H C Weight (kg)
MGGH-100Z(140) 100 100 140 120 14 5.3
MGGH-110Z(140) 110 110 140 125 14 7.3
MGGH-120Z(140) 120 120 140 130 14 8.6
µ MGGH-130Z(140) 130 130 140 140 14 11.6
* MGGH-100Z(225) 100 100 255 120 18 8.3
MGGH-110Z(255) 110 110 255 125 18 11.0
MGGH-120Z(255) 120 120 255 130 18 12.3
% & MGGH-130Z(225) 130 130 255 140 18 15.3
MGGH-150Z(225) 150 150 255 145 18 22.3
MGGH-170Z(225) 170 170 255 165 18 29.0
MGGH-200Z(225) 200 200 255 175 18 34.4
MGGH-250Z(225) 250 250 255 200 18 36.8
MGGH-150Z(250) 150 150 250 145 18 25.3
MGGH-170Z(250) 170 170 250 165 18 34.6
MGGH-200Z(250) 200 200 250 175 18 35.8
MGGH-250Z(254) 250 250 254 200 18 37.5
注：D 尺寸可根据用户的需要定制；例如：绝缘子盘径为 Φ127，型号为 MGGH-170/Φ127(4-Φ18)。
Note: The size can be customized according to the needs of users; For example: Insulator disk diameter Φ127, model MGGH-170 /
Φ127 (4-Φ18).

MGG(S) 型固定金具 ( 固定支撑 )/Bus-bar Supports of type MGG(S) (Fixed support type)

主要尺寸 Main Dimensions (mm)
管母线外径 参考重量
型号 Type
Bus-Bar Dia. Weight (kg)
Φ D H C
MGG-50S(140) 50 50 140 80 14
MGG-60S(140) 60 60 140 90 14
MGG-70S(140) 70 70 140 90 14
MGG-80S(140) 80 80 140 98 14
* 
MGG-85S(140) 85 85 140 100 14
MGG-90S(140) 90 90 140 102 14
MGG-100S(140) 100 100 140 114 14
MGG-110S(140) 110 110 140 120 14
%
& MGG-120S(140) 120 120 140 122 14
MGG-130S(140) 130 130 140 135 14
MGG-80S(225) 80 80 225 98 18
MGG-85S(225) 85 85 225 100 18
MGG-90S(225) 90 90 225 102 18
MGG-100S(225) 100 100 225 114 18
MGG-110S(225) 110 110 225 120 18
 MGG-120S(225) 120 120 225 122 18
MGG-130S(225) 130 130 225 135 18
MGG-150S(225) 150 150 225 150 18
MGG-170S(225) 170 170 225 170 18
MGG-150S(250) 150 150 250 150 18
MGG-170S(250) 170 170 250 170 18
注：D 尺寸可根据用户的需要定制；
例如：绝缘子盘径为 Φ127，型号为 MGG- 150S/Φ127(4-Φ18)。
Note: The size can be customized according to the needs of users;
For example: Insulator disk diameter Φ127, model MGG-150S / Φ127 (4-Φ18).
183
