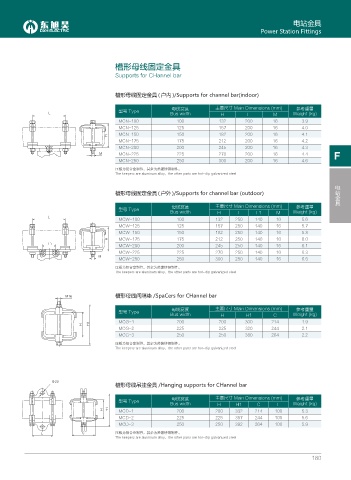

Page 199 - 四川东旭昊电气设备有限公司

电站金具
Power Station Fittings

槽形母线固定金具

Supports for CHannel bar

槽形母线固定金具 ( 户内 )/Supports for channel bar(indoor)

母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
. Bus width H L M Weight (kg)
MCN-100 100 132 200 16 3.9
MCN-125 125 157 200 16 4.0
MCN-150 150 182 200 16 4.1
*
MCN-175 175 212 200 16 4.2
MCN-200 200 245 200 16 4.3
/ MCN-225 225 270 200 16 4.4 F
MCN-250 250 300 200 16 4.6
压板为铝合金制件，其余为热镀锌钢制件。
The keepers are aluminum alloy，the other parts are hot-dip galvanized steel
电站金具
槽形母线固定金具 ( 户外 )/Supports for channel bar (outdoor)

母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus width H L L1 M Weight (kg)
.
MCW-100 100 132 250 140 16 5.6
MCW-125 125 157 250 140 16 5.7
MCW-150 150 182 250 140 16 5.8
* MCW-175 175 212 250 140 16 6.0
.
MCW-200 200 245 250 140 16 6.1
MCW-225 225 270 250 140 16 6.3
/
MCW-250 250 300 250 140 16 6.5
压板为铝合金制件，其余为热镀锌钢制件。
The keepers are aluminum alloy，the other parts are hot-dip galvanized steel

/ 槽形母线间隔垫 /SpaCers for CHannel bar

母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus width H H1 C Weight (kg)
MCG-1 200 200 300 214 1.9
* *
MCG-2 225 225 320 244 2.1
MCG-3 250 250 380 264 2.2
压板为铝合金制件，其余为热镀锌钢制件。
The keepers are aluminum alloy，the other parts are hot-dip galvanized steel


槽形母线吊挂金具 /Hanging supports for CHannel bar
母线宽度 主要尺寸 Main Dimensions (mm) 参考重量
型号 Type
Bus width H H1 C L Weight (kg)
* * MCD-1 200 200 332 214 100 5.3
MCD-2 225 225 357 244 100 5.6
MCD-3 250 250 392 264 100 5.9
. % 压板为铝合金制件，其余为热镀锌钢制件。
The keepers are aluminum alloy，the other parts are hot-dip galvanized steel
