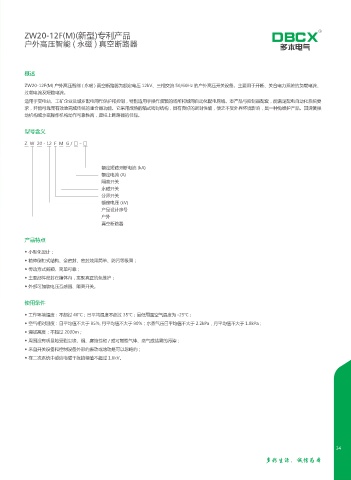

ZW20-12F(M)(新型)专利产品
户外高压智能 ( 永磁 ) 真空断路器
Outdoor high voltage intelligent (permanent magnet) 多本电气
vacuum circuit breaker

概述

ZW20-12F(M) 户外高压智能 ( 永磁 ) 真空断路器为额定电压 12kV、三相交流 50/60Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、
过载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要
求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操
动机构或永磁操作机构动作可靠性高，是柱上断路器的佳品。

型号含义
Z W 20 - 12 F M G / □-□

额定短路开断电流 (kA)
额定电流 (A)
隔离开关
永磁开关
分界开关
额定电压 (kV)
产品设计序号
户外
真空断路器

产品特点

◆ 小型化设计；
◆ 箱体倒扣式结构、全密封、密封效果简单、防污等级高；
◆ 传动方式新颖、简单可靠；
◆ 主要部件密封在箱体内，实现真正的免维护；
◆ 外部可加装电压互感器、隔离开关。

使用条件

◆ 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压曰平均值不大于 2.2kPa，月平均值不大于 1.8kPa；
◆ 海拔高度：不超过 2000m；
◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。
