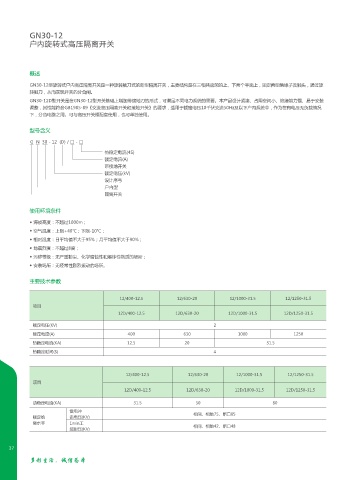

GN30-12
户内旋转式高压隔离开关

概述

GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋
转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装
调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用于额定电压10千伏交流50Hz及以下户内系统中，作为在有电压无负载情况
下，分合电路之用。可与高压开关柜配套使用，也可单独使用。

型号含义

G N 30 - 12 (D) / □ - □
热稳定电流(4S)
额定电流(A)
带接地开关
额定电压(kV)
设计序号
户内型
隔离开关

使用环境条件

◆ 海拔高度：不超过1000m；
◆ 空气温度：上限+40℃；下限-10℃；
◆ 相对湿度：日平均值不大于95%；月平均值不大于90%；
◆ 地震烈度：不超过8度；
◆ 污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
◆ 安装场所：无经常性剧烈振动的场所。

主要技术参数

12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5
项目
12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5
额定电压(KV) 2
额定电流(A) 400 630 1000 1250
热稳定电流(KA) 12.5 20 31.5
热稳定时间(S) 4

12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5
项目
12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5

动稳定电流(KA) 31.5 50 80
雷电冲
额定绝 击电压(KV) 相间、相地75、断口85
缘水平 1min工
频耐压(KV) 相间、相地42、断口48

37
