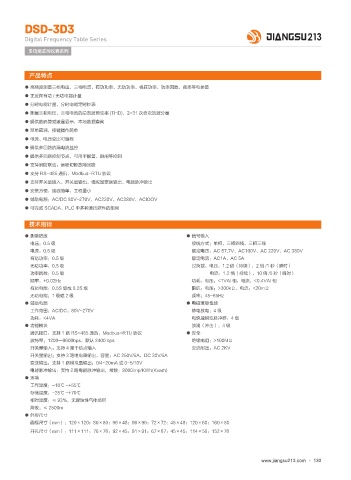

DSD-3D3

Digital Frequency Table Series
多功能监控仪表系列

产品特点
● 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
● 正反向有功 / 无功电能计量
● 分时电能计量、分时电能定时抄表
● 测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量
● 提供数码管或液晶显示，本地数据查询
● 菜单直观，按键操作简单
● 电流、电压变比可编程
● 提供多回路的漏电流监控
● 提供多回路控制节点，可用于报警、跳闸等控制
● 支持消防联动，远程切断故障回路
● 支持 RS-485 通讯，Modbus-RTU 协议
● 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
● 安装方便，接线简单，工程量小
● 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AClOOV
● 可完成 SCADA、PLC 中多种通讯软件的组网

技术指标
● 测量精度 ● 信号输入
电压：0.5 级 接线方式：单相、三相四线、三相三线
电流：0.5 级 额定电压：AC 57.7V、AC100V、AC 220V、AC 380V
有功功率：0.5 级 额定电流：AC1A、AC 5A
无功功率：0.5 级 过负载：电压：1.2 倍（持续），2 倍 /1 秒（瞬时）
功率因数：0.5 级 电流：1.2 倍（持续），10 倍 /5 秒（瞬时）
频率：+0.02Hz 功耗：电压：<1VA/ 相，电流：<0.4VA/ 相
有功电能：0.5S 级或 0.2S 级 阻抗：电压：>300kΩ，电流：<20mΩ
无功电能：1 级或 2 级 频率：45~65Hz
● 辅助电源 ● 电磁兼容性能
工作范围：AC/DC：80V~270V 静电放电：4 级
功耗：<4VA 电快速瞬变脉冲群：4 级
● 功能模块 浪涌（冲击）：4 级
通讯接口：支持 1 路 RS-485 通讯，Modbus-RTU 协议 ● 安全
波特率：1200—9600bps，默认 2400 bps 绝缘电阻：>100MΩ
开关量输入：支持 4 路干结点输入 交流耐压：AC 2KV
开关量输出：支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持 1 路模拟量输出：0/4~20mA 或 0-5/10V
电能脉冲输出：支持 2 路电能脉冲输出，常数：8000imp/KWh(Kvarh)
● 环境
工作温度：-10℃ ~+55℃
存储温度：-25℃ ~+70℃
相对温度：≤ 93%，无腐蚀性气体场所
海拔：≤ 2500m
● 外形尺寸
面框尺寸（mm）：120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
开孔尺寸（mm）：111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76
