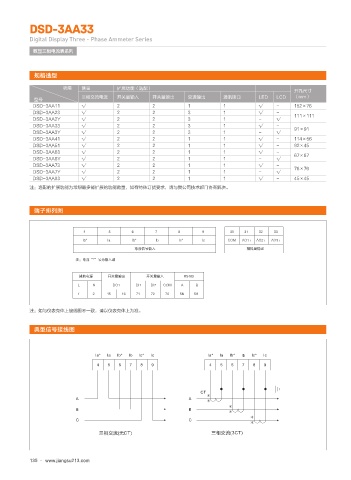

DSD-3AA33

Digital Display Three - Phase Ammeter Series
数显三相电流表系列

规格选型
功能 测量 扩展功能（选配）
开孔尺寸
三相交流电流 开关量输入 开关量输出 变送输出 通讯接口 LED LCD （mm）
型号
DSD-3AA11 √ 2 2 1 1 √ - 152×76
DSD-3AA23 √ 2 2 3 1 √ -
111×111
DSD-3AA2Y √ 2 2 3 1 - √
DSD-3AA33 √ 2 2 3 1 √ - 91×91
DSD-3AA3Y √ 2 2 3 1 - √
DSD-3AA41 √ 2 2 1 1 √ - 114×56
DSD-3AA51 √ 2 2 1 1 √ - 92×45
DSD-3AA63 √ 2 2 1 1 √ -
67×67
DSD-3AA6Y √ 2 2 1 1 - √
DSD-3AA73 √ 2 2 1 1 √ - 76×76
DSD-3AA7Y √ 2 2 1 1 - √
DSD-3AA83 √ 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与我公司技术部门协商解决。

端子排列图

MB MB MC MC MD MD $0. " 0 " 0 " 0
⩡≭ԍण䒿ڑ Ὅ᠋䛻䒿ܦ
∔喝⩡≭Ą ąणͦ䒿ڑ〛

䒱ߕ⩡⎼ ᐬڟ䛻䒿ܦ ᐬڟ䛻䒿ڑ 34
- / %0 %* %* $0. " #

注：如与仪表壳体上接线图不一致，请以仪表壳体上为准。

典型信号接线图
