DSM1

Plastic Case Circuit Breaker Series
塑料外壳式断路器系列

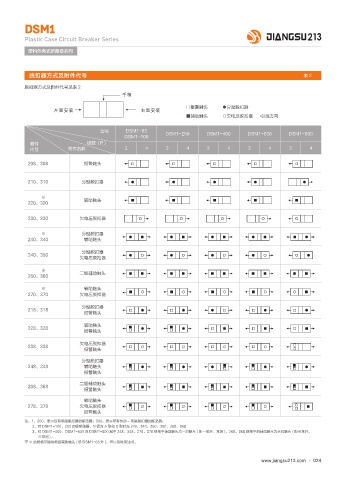

脱扣器方式及附件代号 表2
脱扣器方式及附件代号见表 2

□报警触头 ●分励脱扣器
■辅助触头 ○欠电压脱扣器 →引线方向

型号 DSM1-63 DSM1-250 DSM1-400 DSM1-630 DSM1-800
DSM1-100
极数（P）
附件
代号 附件名称 3 4 3 4 3 4 3 4 3 4

208、308 报警触头

210、310 分励脱扣器

※ 辅助触头
220、320

230、330 欠电压脱扣器

※ 分励脱扣器
240、340 辅助触头

分励脱扣器
240、350
欠电压脱扣器
※ 二组辅助触头
250、360

※ 辅助触头
270、370 欠电压脱扣器
分励脱扣器
218、318
报警触头
辅助触头
228、328
报警触头
欠电压脱扣器
238、338
报警触头
分励脱扣器
248、348 辅助触头
报警触头
二组辅助触头
268、368
报警触头
辅助触头
278、378 欠电压脱扣器
报警触头
注：1、200：表示仅有电磁脱扣器的断路器；300：表示带有热动 - 电磁脱扣器的断路器；
2、对 DSM1-100、250 四极断路器，N 极为 A 型和 D 型时无 240、340、260、360、268、368
3、对 DSM1-400、DSM1-630 及 DSM1-800 其中 248、348、278、378 规格中辅助触头为一对触头 ( 即一常开、常闭 )，268、368 规格中的辅助触头为三对触头 ( 即三常开、
三常闭 )。
带 ※ 的规格可提供两组辅助触头 ( 除 DSM1-63 外 )，但订货时须注明。

www.jiangsu213.com · 024
