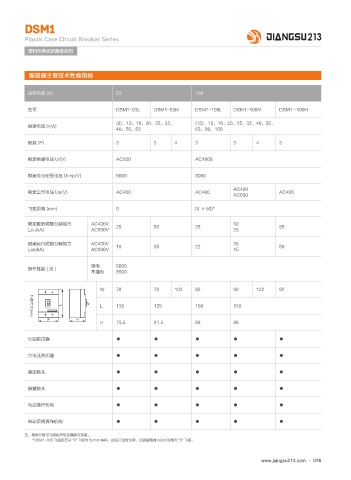

DSM1

Plastic Case Circuit Breaker Series
塑料外壳式断路器系列

断路器主要技术性能指标

壳架电流 (A) 63 100

型号 DSM1-63L DSM1-63M DSM1-100L DSM1-100M DSM1 -100H

(6)、10、16、20、25、32、 (10)、10、16、20、25、32、40、50、
额定电流 In(A)
40、50、63 63、80、100
极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC500 AC1000

额定冲击耐受电压 Uimp(V) 6000 8000

AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690
飞弧距离 (mm) 0 0( ≯ 50)*

额定极限短路分断能力 AC400V 25 50 35 50 85
Lcu(kA) AC690V 25

额定运行短路分断能力 AC400V 18 35 22 35 50
Lcs(kA) AC690V 15

通电 6000
操作性能 ( 次 )
不通电 8500

W 78 78 103 92 92 122 92

- L 135 135 150 150

्ܰࡆࠩ NN
8 )
H 73.5 81.5 68 86
分励脱扣器 ● ● ● ● ●

欠电压脱扣器 ● ● ● ● ●

辅助触头 ● ● ● ● ●

报警触头 ● ● ● ● ●

电动操作机构 ● ● ● ● ●

转动手柄操作机构 ● ● ● ● ●

注：极限分断与飞弧距离包含横装与竖装。
*DSM1-100 飞弧距离分 "0" 飞弧与 50mm 两种，应在订货时注明，四极断路器 690V 规格无 "0" 飞弧。

www.jiangsu213.com · 026
