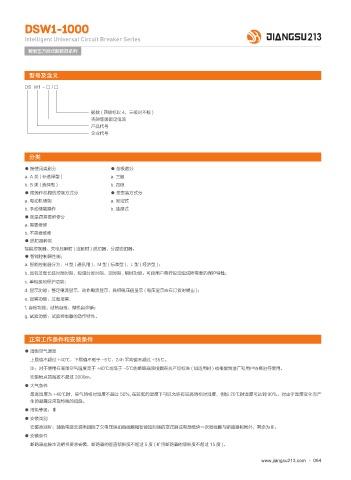

DSW1-1000

Intelligent Universal Circuit Breaker Series
智能型万能式断路器系列

型号及含义
DS W1 - □ / □

极数 ( 四极标以 4，三极时不标 )
壳架等级额定电流
产品代号
企业代号

分类

● 按使用类别分 ● 按极数分
a. A 类 ( 非选择型 ) a. 三极
b. B 类 ( 选择型 ) b. 四极
● 按操作机构的控制方式分 ● 按安装方式分
a. 电动机储能 a. 固定式
b. 手动储能操作 b. 抽屉式
● 按是否需要维修分
a. 需要维修
b. 不需要维修
● 脱扣器种类
智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
● 智能控制器性能：
a. 智能控制器分为：H 型 ( 通讯用 )、M 型 ( 标准型 )、L 型 ( 经济型 )；
b. 具有过载长延时反时限，短延时反时限、定时限 , 瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各相电压值显示 ( 电压显示应在订货时提出 )；
e. 报警功能：过载报警；
f. 自检功能：过热自检、微机自诊断；
g. 试验功能：试验控制器的动作特性。

正常工作条件和安装条件

● 周围空气温度
上限值不超过 +40℃，下限值不低于 -5℃，24h 平均值不超过 +35℃。
注：对于使用在周围空气温度高于 +40℃或低于 -5℃的断路器应根据有关产品标准 ( 如适用时 ) 或根据制造厂和用户协商进行使用。
安装地点的海拔不超过 2000m。
● 大气条件
最高温度为 +40℃时，空气的相对湿度不超过 50%, 在较低的温度下可以允许有较高的相对湿度，例如 20℃时湿度可达到 90%。对由于温度变化而产
生的凝露应采取特殊的措施。
● 污染等级：Ⅲ
● 安装类别
安装类别Ⅳ；辅助电路安装类别除了欠电压脱扣器线圈和智能控制器的变压器或电源模块一次侧线圈与断路器相同外，其余为Ⅲ。
● 安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5 度 ( 矿用断路器的倾斜度不超过 15 度 )。
