P. 75

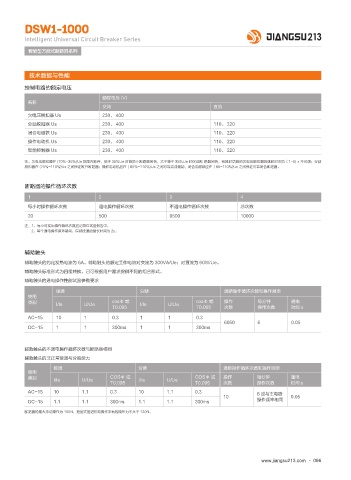

DSW1-1000
Intelligent Universal Circuit Breaker Series
智能型万能式断路器系列
技术数据与性能
控制电路的额定电压
额定电压 (V)
名称
交流 直流
欠电压脱扣器 Ue 230、 400
分励脱扣器 Us 230、 400 110、 220
闭合电磁铁 Us 230、 400 110、 220
操作电动机 Us 230、 400 110、 220
智能控制器 Us 230、 400 110、 220
注：欠电压脱扣器在 (70%-35%)Ue 范围内断开，低于 35%Ue 时能防止断路器闭合，大于等于 85%Ue 时保证断 路器闭合，有延时功能的欠电压脱扣器的延时时间为（1-5) s 不可调；分励
脱扣器在 (70%-110%)Us 之间保证断开断路器；操作电动机应在（85%-110%)Us 之间可靠完成储能，闭合电磁铁应在（85-110%)Us 之间保证可靠闭合断路器。
断路器的操作循环次数
1 2 3 4
每小时操作循环次数 通电操作循环次数 不通电操作循环次数 总次数
20 500 9500 10000
注：1、每小时实际操作循环次数应记录在试验报告中。
2、每个通电操作循环期间，保持接通的最长时间为 2s。
辅助触头
辅助触头的约定发热电流为 6A。辅助触头的额定工作电流对交流为 300VA/Ue；对直流为 60W/Ue。
辅助触头标准形式为四组转换，已可根据用户需求提供不同的组合形式。
辅助触头的通电操作性能试验参数要求
接通 分断 通断操作循环次数和操作频率
使用
类别 cosΦ 或 cosΦ 或 操作 每分钟 通电
I/Ie U/Ue I/Ie U/Ue
T0.095 T0.095 次数 操作次数 时间 s
AC-15 10 1 0.3 1 1 0.3
6050 6 0.05
DC-15 1 1 300ms 1 1 300ms
辅助触头的不通电操作循环次数与断路器相同
辅助触头的非正常接通与分断能力
接通 分断 通断操作循环次数和操作频率
使用
类别 I/Ie U/Ue COSΦ 或 I/Ie U/Ue COSΦ 或 操作 每分钟 通电
T0.095 T0.095 次数 操作次数 时间 s
AC-15 10 1.1 0.3 10 1.1 0.3 6 或与主电路
10 0.05
DC-15 1.1 1.1 300ms 1.1 1.1 300ms 操作频率相同
断路器的最大手动操作为 100N，抽屉式推进机构操作手柄的操作力不大于 120N。
www.jiangsu213.com · 066
