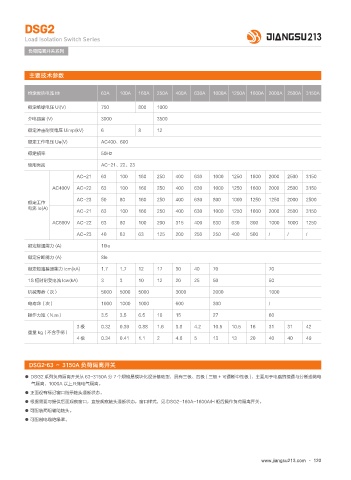

Page 129 - 江苏二一三电气有限公司

DSg2

Load Isolation Switch Series
负荷隔离开关系列

主要技术参数

约定发热电流 Ith 63A 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3150A
额定绝缘电压 Ui(V) 750 800 1000

介电强度 (V) 3000 3500

额定冲击耐受电压 Uimp(kV) 6 8 12
额定工作电压 Ue(V) AC400、600
额定频率 50Hz

使用类别 AC-21、22、23
AC-21 63 100 160 250 400 630 1000 1250 1600 2000 2500 3150

AC400V AC-22 63 100 160 250 400 630 1000 1250 1600 2000 2500 3150
AC-23 50 80 160 250 400 630 800 1000 1250 1250 2000 2500
额定工作
电流 Ie(A)
AC-21 63 100 160 250 400 630 1000 1250 1600 2000 2500 3150
AC660V AC-22 63 80 100 200 315 400 630 630 800 1000 1000 1250

AC-23 40 63 63 125 200 250 250 400 500 / / /
额定接通能力 (A) 10le

额定分断能力 (A) 8le
额定短路接通能力 Icm(kA) 1.7 1.7 12 17 30 40 70 70

1S 短时耐受电流 Icw(kA) 3 3 10 12 20 25 50 50
机械寿命（次） 5000 5000 5000 3000 2000 1000

电寿命（次） 1000 1000 1000 600 300 /
操作力矩（N.m） 3.5 3.5 6.5 10 15 27 60

3极 0.32 0.39 0.88 1.6 3.8 4.2 10.5 10.5 16 31 31 42
重量 kg（不含手柄）
4极 0.34 0.41 1.1 2 4.6 5 13 13 20 40 40 49

DSG2-63 ～ 3150A 负荷隔离开关
● DSG2 系列负荷隔离开关从 63~3150A 分 7 个规格是模块化设计基础型，具有三极、四极 ( 三极 + 可通断中性极 )，主要用于电路的接通与分断或做电
气隔离，1000A 以上只做电气隔离。
● 正面设有标记窗口指示触头通断状态。
● 根据需要可提供后面观察窗口，直接观察触头通断状态，窗口样式，见 DSG2-160A~1600A/H 柜后操作负荷隔离开关。
● 可配装两组辅助触头。
● 可配制电缆绝缘罩。

www.jiangsu213.com · 120
