DSg2

Load Isolation Switch Series
负荷隔离开关系列

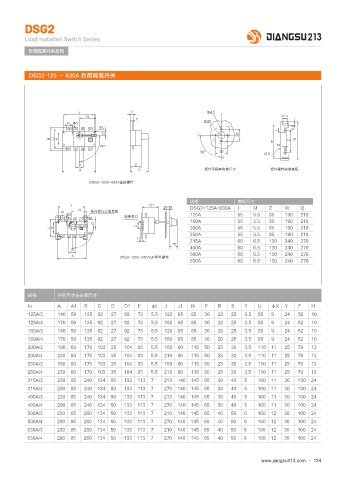

DSG2-125 ～ 630A 负荷隔离开关

಄ܰ੣౺ए߶ᜈࡆࠩ ಄ܰୱͺ߶ᜈऄ౛

%4( "_ "ᄯଋୱͺ

规格 底板尺寸
DSG2-125A-630A I M Z W Q
125A 55 5.5 85 190 218
160A 55 5.5 85 190 218
200A 55 5.5 85 190 218
250A 55 5.5 85 190 218
315A 60 6.5 130 240 270
400A 60 6.5 130 240 270
500A 60 6.5 130 240 270
%4( "_ " +,಄ܰୱͺ
630A 60 6.5 130 240 270

规格 外形尺寸与安装尺寸
In A A1 B C D D1 E φL J J1 N P R S T U φX Y F H
125A/3 140 50 135 92 27 92 73 5.5 120 65 85 36 20 25 3.5 85 9 24 52 10
125A/4 170 50 135 92 27 92 73 5.5 150 65 85 36 20 25 3.5 85 9 24 52 10
160A/3 140 50 135 92 27 92 73 5.5 120 65 85 36 20 25 3.5 85 9 24 52 10
160A/4 170 50 135 92 27 92 73 5.5 150 65 85 36 20 25 3.5 85 9 24 52 10
200A/3 180 60 170 103 35 104 83 5.5 160 90 115 50 25 30 3.5 110 11 25 79 13
200A/4 230 60 170 103 35 104 83 5.5 210 90 115 50 25 30 3.5 110 11 25 79 13
250A/3 180 60 170 103 35 104 83 5.5 160 90 115 50 25 30 3.5 110 11 25 79 13
250A/4 230 60 170 103 35 104 83 5.5 210 90 115 50 25 30 3.5 110 11 25 79 13
315A/3 230 85 240 134 50 133 113 7 210 140 145 65 30 40 5 160 11 36 100 24
315A/4 290 85 240 134 50 133 113 7 270 140 145 65 30 40 5 160 11 36 100 24
400A/3 230 85 240 134 50 133 113 7 210 140 145 65 30 40 5 160 11 36 100 24
400A/4 290 85 240 134 50 133 113 7 270 140 145 65 30 40 5 160 11 36 100 24
500A/3 230 85 260 134 50 133 113 7 210 140 145 65 40 50 6 160 12 36 100 24
500A/4 290 85 260 134 50 133 113 7 270 140 145 65 40 50 6 160 12 36 100 24
630A/3 230 85 260 134 50 133 113 7 210 140 145 65 40 50 6 160 12 36 100 24
630A/4 290 85 260 134 50 133 113 7 270 140 145 65 40 50 6 160 12 36 100 24

www.jiangsu213.com · 124
