P. 135
DSg2
Load Isolation Switch Series
负荷隔离开关系列

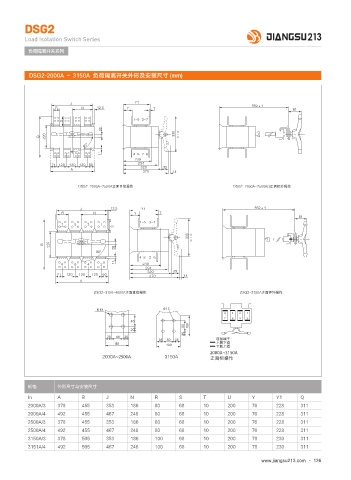

DSG2-2000A ～ 3150A 负荷隔离开关外形及安装尺寸 (mm)
%4( "_ "ൣ᭦ᄯଋୱͺ %4( "_ " +ൣ᭦಄ܰୱͺ
%4( _ "ൣ᭦ᄯଋୱͺ %4( "ൣ᭦಄ܰୱͺ
2000A~3150A
~2500A
规格 外形尺寸与安装尺寸
In A B J N R S T U Y Y1 Q
2000A/3 378 455 353 186 80 68 10 200 76 228 311
2000A/4 492 455 467 246 80 68 10 200 76 228 311
2500A/3 378 455 353 186 80 68 10 200 76 228 311
2500A/4 492 455 467 246 80 68 10 200 76 228 311
3150A/3 378 505 353 186 100 68 10 200 78 230 311
3151A/4 492 505 467 246 100 68 10 200 78 230 311
www.jiangsu213.com · 126
