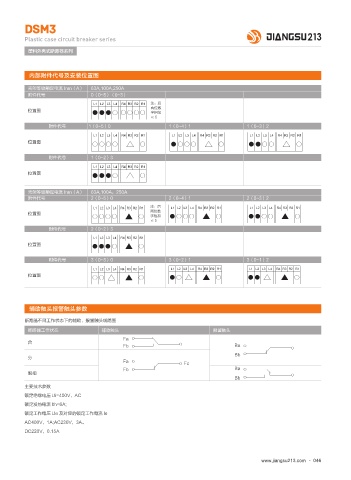

DSM3

Plastic case circuit breaker series
塑料外壳式断路器系列

内部附件代号及安装位置图
壳架等级额定电流 Inm（A） 63A,100A,250A
附件代号 0（0~8）（0~3）
注：后
两位数
位置图 字相加
≤5
附件代号 1（0~5）0 1（0~4）1 1（0~3）2

位置图

附件代号 1（0~2）3

位置图

壳架等级额定电流 Inm（A） 63A,100A，250A
附件代号 2（0~5）0 2（0~4）1 2（0~3）2
注：后
两位数
位置图
字相加
≤5
附件代号 2（0~2）3

位置图

附件代号 3（0~3）0 3（0~2）1 3（0~1）2

位置图

辅助触头报警触头参数
断路器不同工作状态下的辅助、报警触头线路图
断路器工作状态 辅助触头 报警触头
Fa
合
Fb Ba
Bb
分
Fa Fc
Fb Ba
脱扣
Bb
主要技术参数
额定绝缘电压 Ui=400V，AC
额定发热电流 lth=6A;
额定工作电压 Ue 及对应的额定工作电流 le
AC400V，1A;AC230V，3A。
DC220V，0.15A
