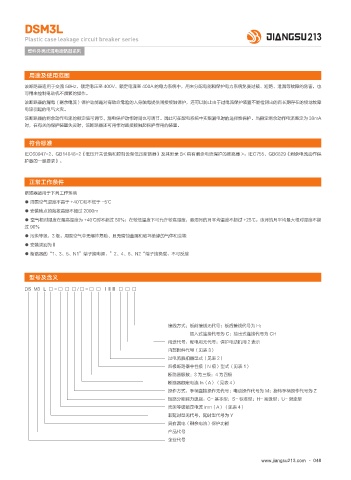

DSM3L

Plastic case leakage circuit breaker series
塑料外壳式漏电断路器系列

用途及使用范围
该断路器适用于交流 50Hz、额定电压至 400V、额定电流至 400A 的电力系统中，用来分配电能和保护电力系统免曼过载、短路、泄漏等故障的危害，也
可用来控制电动机不频繁的操作。
该断路器的漏电（剩余电流）保护功能是对有致命危险的人身触电提供间接接触保护，还可以防止由于过电流保护装置不能检测出的而长期存在的接地故障
电流引起的电气火灾。
该断路器的剩余动作电流的额定值可调节，漏电保护动作时间也可调节。因此可在配电系统中实现漏电时的选择性保护。当额定剩余动作电流整定为 30mA
时，在有关的保护装置失灵时，该断路器还可用作对直接接触起保护作用的装置。

符合标准

IEC60947-2、GB14048-2《低压开关设备和控制设备低压断路器》及其附录 B< 具有剩余电流保护的断路器 >：IEC755、GB6829《剩余电流动作保
护器的一般要求》。

正常工作条件

断路器适用于下列工作环境
● 周围空气温度不高于 +40℃和不低于 -5℃
● 安装地点的海拔高度不超过 2000m
● 空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可允许较高湿度，最湿月的月平均温度不超过 +25℃，该月的月平均最大相对湿度不超
过 90%
● 污染等级：3 级。周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和尘埃
● 安装类别为Ⅱ
● 断路器的“1、3、5、N1”端子接电源，”2、4、6、N2“端子接负载，不可反接

型号及含义

DS M3 L □ - □ □ □ / □ - □ □ ⅠⅡⅢ □ □ □

接线方式：板前接线无代号；板后接线代号为 H；
插入式连接代号为 C；抽出式连接代号为 CH
用途代号：配电用无代号；保护电动机用 2 表示
内部附件代号（见表 3）
过电流脱扣器型式（见表 2）
四极断路器中性极（N 极）型式（见表 1）
断路器极数：3 为三级；4 为四极
断路器额定电流 In（A）（见表 4）
操作方式：手柄直接操作无代号；电动操作代号为 M；旋转手柄操作代号为 Z
短路分断能力级别：C- 基本型；S- 标准型；H- 高级型；U- 限流型
壳架等级额定电流 Inm（A）（见表 4）
非延时型无代号，延时型代号为 Y
具有漏电（剩余电流）保护功能
产品代号
企业代号
