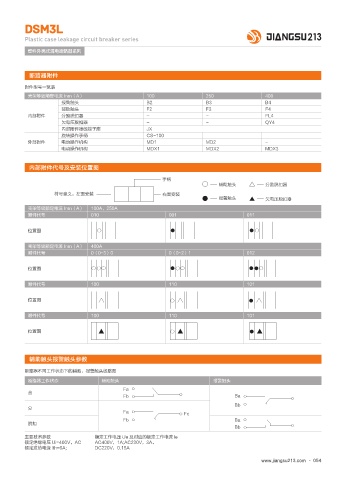

Page 63 - 江苏二一三电气有限公司

DSM3L

Plastic case leakage circuit breaker series
塑料外壳式漏电断路器系列

断路器附件
附件型号一览表
壳架等级额定电流 Inm（A） 100 250 400
报警触头 B2 B3 B4
辅助触头 F2 F3 F4
内部附件 分励脱扣器 - - FL4
欠电压脱扣器 - - QY4
内部附件接线端子座 JX
旋转操作手柄 CS-100
外部附件 电动操作机构 MD1 MD2 -
电动操作机构 MDX1 MDX2 MDX3

内部附件代号及安装位置图

手柄
辅助触头 分励脱扣器
符号意义：左面安装 右面安装
报警触头 欠电压脱扣器
壳架等级额定电流 Inm（A） 100A，250A
附件代号 010 001 011

位置图

壳架等级额定电流 Inm（A） 400A
附件代号 0（0~3）0 0（0~2）1 012

位置图

附件代号 100 110 101

位置图

附件代号 100 110 101

位置图

辅助触头报警触头参数

断路器不同工作状态下的辅助、报警触头线路图
断路器工作状态 辅助触头 报警触头
Fa
合
Fb Ba
Bb
分
Fa
Fc
Fb Ba
脱扣
Bb
主要技术参数 额定工作电压 Ue 及对应的额定工作电流 le
额定绝缘电压 Ui=400V，AC AC400V，1A;AC230V，3A。
额定发热电流 lth=6A; DC220V，0.15A
www.jiangsu213.com · 054
