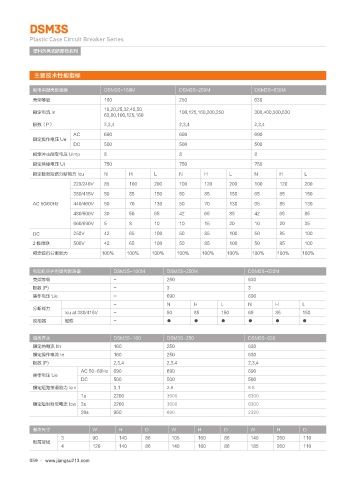

DSM3S

Plastic Case Circuit Breaker Series
塑料外壳式断路器系列

主要技术性能指标

配电用塑壳断路器 DSM3S-160M DSM3S-250M DSM3S-630M
壳架等级 160 250 630
16,20,25,32,40,50
额定电流 In 100,125,160,200,250 300,400,500,630
63,80,100,125,160
极数（P） 2,3,4 2,3,4 2,3,4
AC 690 690 690
额定操作电压 Ue
DC 500 500 500

额定冲击耐受电压 Uimp 8 8 8
额定绝缘电压 Ui 750 750 750
额定极限短路分断能力 Icu N H L N H L N H L
220/240V 85 100 200 100 120 200 100 120 200
380/415V 50 85 150 50 85 150 65 85 150
AC 50/60Hz 440/460V 50 70 130 50 70 130 65 85 130
480/500V 30 50 65 42 65 85 42 65 85

660/690V 5 8 10 10 15 20 10 20 35
DC 250V 42 65 100 50 85 100 50 85 100
2 极串联 500V 42 65 100 50 85 100 50 85 100
额定运行分断能力 100% 100% 100% 100% 100% 100% 100% 100% 100%

电动机保护用塑壳断路器 DSM3S-160M DSM3S-250M DSM3S-630M
壳架等级 - 250 630
极数 (P) - 3 3
操作电压 Ue - 690 690
- N H L N H L
分断能力
Icu at 380/415V - 50 85 150 65 85 150
脱扣器 磁性 - ● ● ● ● ● ●

隔离开关 DSM3S-160 DSM3S-250 DSM3S-630
额定热电流 Ith 160 250 630
额定操作电流 Ie 160 250 630
极数 (P) 2,3,4 2,3,4 2,3,4
AC 50-60Hz 690 690 690
操作电压 Ue
DC 500 500 500
额定短路接通能力 lcm 3.1 2.8 8.5
1s 2200 3500 6300
额定短时耐受电流 Icw 3s 2200 3500 6300
20s 960 690 2320

基本尺寸 W H D W H D W H D
3 90 140 86 105 160 86 140 260 110
板前接线
4 120 140 86 140 160 86 185 260 110
