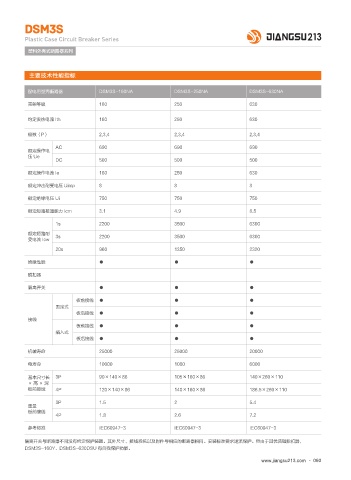

DSM3S

Plastic Case Circuit Breaker Series
塑料外壳式断路器系列

主要技术性能指标

配电用塑壳断路器 DSM3S-160NA DSM3S-250NA DSM3S-630NA

壳架等级 160 250 630

约定发热电流 Ith 160 250 630

极数（P） 2,3,4 2,3,4 2,3,4

AC 690 690 690
额定操作电
压 Ue
DC 500 500 500

额定操作电流 Ie 160 250 630
额定冲击耐受电压 Uimp 8 8 8

额定绝缘电压 Ui 750 750 750

额定短路接通能力 Icm 3.1 4.9 8.5

1s 2200 3500 6300
额定短路耐 3s 2200 3500 6300
受电流 Icw
20s 960 1350 2320

绝缘性能 ● ● ●
脱扣器

隔离开关 ● ● ●

板前接线 ● ● ●
固定式
板后接线 ● ● ●
接线
板前接线 ● ● ●
插入式
板后接线 ● ● ●

机械寿命 25000 25000 20000

电寿命 10000 1000 6000

基本尺寸长 3P 90 ╳ 140 ╳ 86 105 ╳ 160 ╳ 86 140 ╳ 260 ╳ 110
×高×深
板前接线 4P 120 ╳ 140 ╳ 86 140 ╳ 160 ╳ 86 186.5 ╳ 260 ╳ 110

3P 1.5 2 5.4
重量
板前接线
4P 1.8 2.6 7.2
参考标准 IEC60947-3 IEC60947-3 IEC60947-3

隔离开关与断路器不同没有约定保护装置。其外尺寸、接线系统以及附件与相应的断路器相同。安装标准要求逆流保护。但由于其优质磁脱扣器，
DSM3S-160Y、DSM3S-630DSU 有自我保护功能。
www.jiangsu213.com · 060
