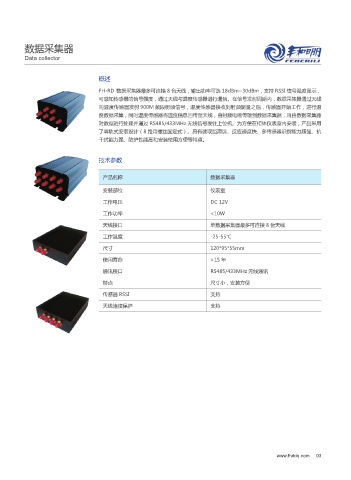

数据采集器
Data collector
概述
FH-RD 数据采集器最多可连接 8 台天线，输出功率可选 18dBm~30dBm，支持 RSSI 信号强度显示，
可感知传感器的信号强度，通过天线与温度传感器进行通信。在信号发射周期内，数据采集器通过天线
向温度传感器发射 900M 频段射频信号，温度传感器接收到射频能量之后，传感器开始工作，进行温
度数据采集，同时温度传感器将温度信息回传至天线，由射频电缆传输到数据采集器，再由数据采集器
对数据进行处理并通过 RS485/433MHz 无线信号发往上位机。为方便在柜体仪表室内安装，产品采用
了导轨式安装设计（8 路用螺丝固定式）。具有读取距离远、反应速度快、多传感器识别能力超强、抗
干扰能力强、防护性能高和安装使用方便等特点。
技术参数
产品名称 数据采集器
安装部位 仪表室
工作电压 DC 12V
工作功率 <10W
天线接口 单数据采集器最多可连接 8 台天线
工作温度 -25-55℃
尺寸 120*95*55mm
使用寿命 >15 年
通讯接口 RS485/433MHz 无线通讯
特点 尺寸小，安装方便
传感器 RSSI 支持
天线连接保护 支持
