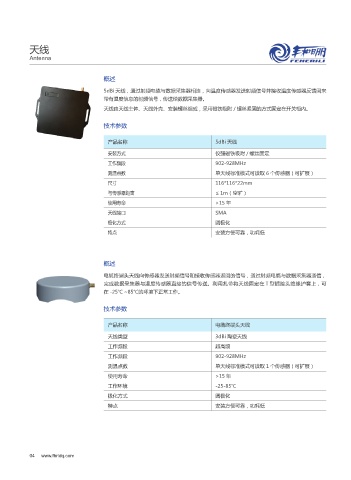

Page 6 - 大连丰和日丽电气有限公司

天线

Antenna

概述

5dBi 天线，通过射频电缆与数据采集器相连，向温度传感器发送射频信号并接收温度传感器反馈回来
带有温度信息的射频信号，传送给数据采集器。

天线由天线主体、天线外壳、安装螺丝组成，采用磁铁吸附 / 螺丝紧固的方式固定在开关柜内。

技术参数

产品名称 5dBi 天线
安装方式 仪强磁铁吸附 / 螺丝固定
工作频段 902-928MHz
测温点数 单天线标准模式可读取 6 个传感器（可扩展）

尺寸 116*116*22mm
与传感器距离 ≤ 1m（空旷）
使用寿命 >15 年
天线接口 SMA
极化方式 圆极化
特点 安装方便可靠，功耗低

概述
电缆终端头天线向传感器发送射频信号和接收传感器返回的信号，通过射频电缆与数据采集器通信，
完成数据采集器与温度传感器直接的信号传送。利用扎带将天线固定在 T 型插接头绝缘护套上，可
在 -25℃ ~85℃的环境下正常工作。

技术参数

产品名称 电缆终端头天线

天线类型 3dBi 陶瓷天线
工作频段 超高频
工作频段 902-928MHz
测温点数 单天线标准模式可读取 1 个传感器（可扩展）
使用寿命 >15 年
工作环境 -25-85℃
极化方式 圆极化
特点 安装方便可靠，功耗低
