GZAMC4000A~1600A
系列母线槽

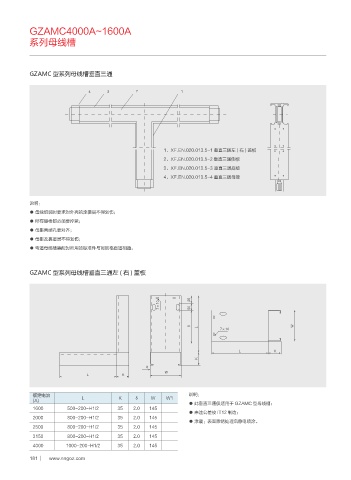

GZAMC 型系列母线槽垂直三通

1、XF.EN.020.013.5-1 垂直三通左 ( 右 ) 盖板
2、XF.EN.020.013.5-2 垂直三通侧板
3、XF.EN.020.013.5-3 垂直三通底板
4、XF.EN.020.013.5-4 垂直三通母排

说明：
● 母线组装时要求对外壳的涂覆层不得划伤；
● 所有螺栓都必须要拧紧；
● 母排两端孔要对齐；
● 母排及裹覆层不得划伤；
● 弯道母线槽装配时所用的标准件与同规格直道相通。

GZAMC 型系列母线槽垂直三通左 ( 右 ) 盖板

f

9 8
-
f

- ,
,
£
8
- ,

额定电流 说明：
(A) L K δ W W1
● 此垂直三通仅适用于 GZAMC 型母线槽；
1600 500-200-H1/2 35 2.0 145
● 未注公差按 IT12 制造；
2000 800-200-H1/2 35 2.0 145
● 涂覆：表面除锈处理后静电喷涂。
2500 800-200-H1/2 35 2.0 145
3150 800-200-H1/2 35 2.0 145
4000 1000-200-H1/2 35 2.0 145
