GZAMC4000A~1600A
系列母线槽

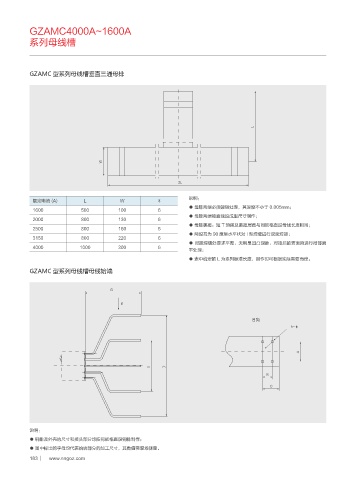

GZAMC 型系列母线槽垂直三通母排

-

8

-

说明：
额定电流 (A) L W δ
● 母排两端必须镀锡处理，其厚度不小于 0.005mm；
1600 500 100 6
● 母排两端按直线段成型尺寸制作；
2000 800 130 6
● 母排裹覆：短 T 预留及裹覆层数与同规格直段母线长度相同；
2500 800 160 6
● 两段互为 90 度呈水平状对 I 型焊缝进行双面焊接；
3150 800 220 6
● 对接焊缝处要求平整，无明显凹凸现象，对接后的表面须进行局部磨
4000 1000 300 6
平处理；
● 表中给定的 L 为系列标准长度，制作时可根据实际需要而定。
GZAMC 型系列母线槽母线始端

(

#

#Փ
O ´

"

& %
#

$

说明：
● 铜排及外壳的尺寸和接头部分均按同规格直段铜排制作；
● 图中标出的字母均代表始端部分的加工尺寸，其数值需现场测量。
