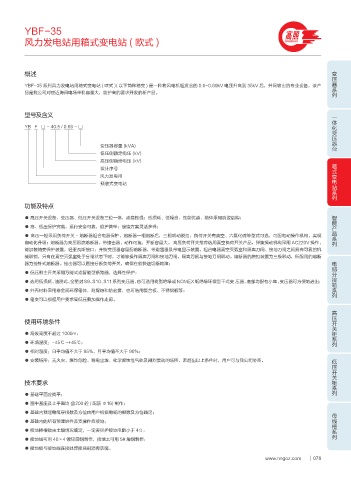

YBF-35 高照
风力发电站用箱式变电站 ( 欧式 ) GAOZHAO

变压器系列
概述

YBF-35 系列风力发电站用箱式变电站 ( 欧式 )( 以下简称箱变 ) 是一种将风电机组发出的 0.6~0.69kV 电压升高到 35kV 后，并网输出的专业设备，该产
品是我公司对应近海风电场单机容量大，防护高的要求开发的新产品。

型号及含义 一体化变压器台

YB F □ - 40.5 / 0.69 - □

变压器容量 (kVA)
低压侧额定电压 (kV)
高压侧额定电压 (kV) 箱式变电站系列
设计序号
风力发电用
预装式变电站

功能及特点
智能产品系列
● 高压开关设备、变压器、低压开关设备三位一体，成套性强；低损耗、低噪音、性能优越，箱体采用防盗结构；
● 高、低压保护完善，运行安全可靠，维护简单；接续方案灵活多样；
● 高压一般采用负荷开关 - 熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有真空、六氟化硫等型式可选，可配电动操作机构，实现
自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。 高压负荷开关推荐选用真空负荷开关产品，弹簧操动机构采用 AC220V 操作，
能加装箱变保护装置，轻重瓦斯接口；并按变压器容量配熔断器，带避雷器及带电显示装置。组合电器真空灭弧室和隔离刀闸、接地刀闸之间具有可靠的机
械联锁，只有在真空灭弧室处于分闸状态下时，才能够操作隔离刀闸和接地刀闸，隔离刀闸与接地刀闸联动。熔断器的脱扣装置为三极联动，所配用的熔断 电缆分接箱系列
器为撞针式熔断器。撞击器可以直接分断负荷开关，确保在能快速切断故障；
● 低压侧主开关采用万能式或智能型断路器，选择性保护；
● 选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变 压器，底部均配有小车，变压器可方便地进出；
● 外壳材料采用非金属环保箱体，耐腐蚀和防盐雾，也可选用复合板、不锈钢板等；
● 箱变可以根据用户要求高低压侧加操作走廊。
高压开关柜系列
使用环境条件

● 海拔高度不超过 1000m；
● 环境温度：-45℃ ~+45℃；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
低压开关柜系列
● 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

技术要求

● 基础平面应找平；
● 图中基座及上平面均 @200 砼 ( 配筋 Φ16) 制作；
● 基础内预埋电缆穿根数及方位由用户根据电缆的根数及方位确定； 母线槽系列
● 基础内的所有预埋铁件及支撑件应接地；
● 接地棒根数由土壤情况确定，一定要保护接地电阻小于 4Ω；
● 接地线可用 40×4 镀锌扁钢制作，接地太可用 5# 角钢制作；
● 接地极与接地线连接处焊接且刷沥青防腐。
