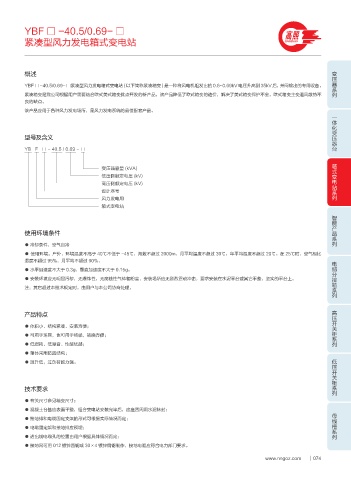

P. 85
YBF □ -40.5/0.69- □ 高照
紧凑型风力发电箱式变电站 GAOZHAO
变压器系列
概述
YBF □ -40.5/0.69- □紧凑型风力发电箱式变电站 ( 以下简称紧凑箱变 ) 是—种将风电机组发出的 0.6~0.69kV 电压升高到 35kV 后，并网输出的专用设备。
紧凑箱变是我公司根据用户需要结合欧式美式箱变优点开发的新产品，该产品降低了欧式箱变的造价，解决了美式箱变保护不全，欧式箱变主变通风散热不
良的缺点。
该产品应用于各种风力发电场所，是风力发电系统的最佳配套产品。
一体化变压器台
型号及含义
YB F □ - 40.5 / 0.69 - □
箱式变电站系列
变压器容量 (kVA)
低压侧额定电压 (kV)
高压侧额定电压 (kV)
设计序号
风力发电用
箱式变电站
智能产品系列
使用环境条件
● 冷却条件：空气自冷
● 使用环境：户外，环境温度不高于 40℃不低于 -45℃，海拔不超过 2000m，月平均温度不超过 30℃，年平均温度不超过 20℃。在 25℃时，空气相比
湿度不超过 95%，月平均不超过 90%。 电缆分接箱系列
● 水平加速度不大于 0.3g，垂直加速度不大于 0.15g。
● 安装环境应无明显污秽，无爆炸性，无腐蚀性气体和粉尘，安装场所应无剧烈震动冲击，要求安装在水泥平台或其它平整、坚实的平台上。
注：其它超过本技术规定时，由用户与本公司协商处理。
高压开关柜系列
产品特点
● 体积小、结构紧凑、安装方便；
● 可用于环网，也可用于终端，转换方便；
● 低损耗、低噪音、性能优越；
● 箱体采用防盗结构；
低压开关柜系列
● 温升低，过负荷能力强。
技术要求
● 有关尺寸参见箱变尺寸；
● 混凝土台基应表面平整，组合变电站安装完毕后，底座四周用水泥抹封； 母线槽系列
● 接地排和电缆固定支架的形式可根据实际情况而定；
● 电缆固定架和接地排应预埋；
● 进出线电缆孔的位置由用户根据具体情况而定；
● 接地网可用 012 镀锌园钢或 30×4 镀锌扁钢制作，接地电阻应符合电力部门要求。
www.nngoz.com 074
