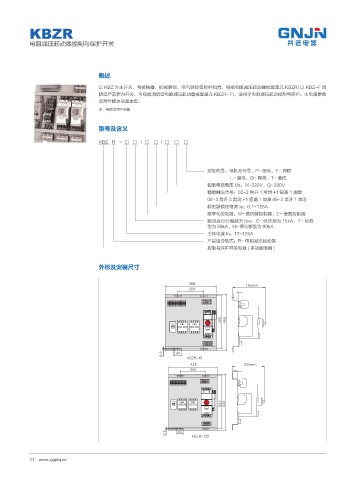

Page 18 - 浙江共进电器科技有限公司

KBZR

电阻减压起动器控制与保护开关

概述

以 KBZ 为主开关，与接触器、机械联锁、电气联锁等附件组合，构成电阻减压起动器成套单元 KBZR( 以 KBZ-F 消
防型产品作为开关，可构成消防型电阻减压起动器成套单元 KBZR-F)，适用于电阻减压起动控制与保护。主电路参数
及附件模块同基本型。
注：电阻需用户自备

型号及含义

KBZ R - □ □ / □ □ / □ □ □

派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1~125A
数字化控制器：M- 数码管控制器、E- 液晶控制器
额定运行分断能力 Icw：C- 经济型为 15kA，Y- 标准
型为 50kA，H- 高分断型为 80kA
主体电流 In：12~125A
产品组合型式：R- 电阻减压起动器
控制与保护开关电器 ( 多功能电器 )

外形及安装尺寸

NN

,#;3
NN

,#;3
