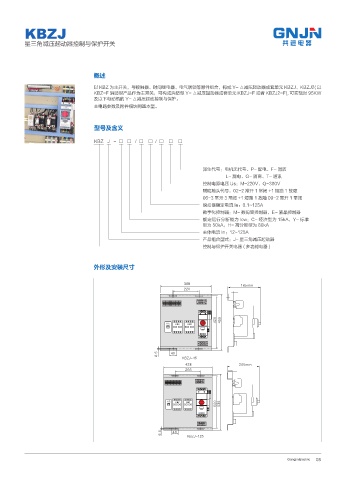

Page 15 - 浙江共进电器科技有限公司

KBZJ

星三角减压起动器控制与保护开关

概述

以 KBZ 为主开关，与接触器、时间继电器、电气联锁等附件组合，构成 Y- △减压起动器成套单元 KBZJ、KBZJ2( 以
KBZ-F 消防型产品作为主开关，可构成消防型 Y- △减压起动器成套单元 KBZJ-F 或者 KBZJ2-F), 可实现对 95KW
及以下电动机的 Y- △减压起动控制与保护。
主电路参数及附件模块同基本型。

型号及含义

KBZ J - □ □ / □ □ / □ □ □

派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1~125A
数字化控制器：M- 数码管控制器、E- 液晶控制器
额定运行分断能力 Icw：C- 经济型为 15kA，Y- 标准
型为 50kA，H- 高分断型为 80kA
主体电流 In：12~125A
产品组合型式：J- 星三角减压起动器
控制与保护开关电器 ( 多功能电器 )

外形及安装尺寸

NN

,#;+
NN

,#;+

08
