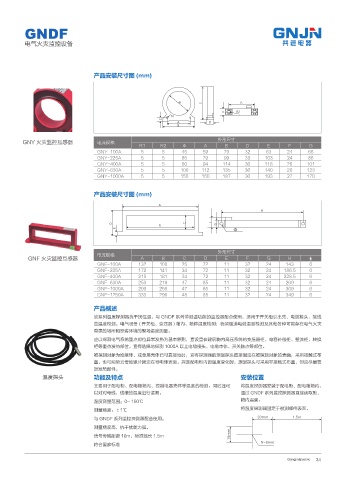

Page 41 - 浙江共进电器科技有限公司

GNDF

电气火灾监控设备

产品安装尺寸图 (mm)

GNY 火灾监控互感器 电流规格 外形尺寸
R1 R2 Φ A B D E F G
GNY-100A 5 5 45 59 79 32 83 24 66
GNY-225A 5 5 65 79 99 33 103 24 86
GNY-400A 5 5 80 94 114 36 118 26 101
GNY-630A 5 5 100 112 135 36 140 26 123
GNY-1000A 5 5 150 150 187 36 193 27 170

产品安装尺寸图 (mm)

外形尺寸
电流规格
GNF 火灾监控互感器 A B C D E F G H φ
GNF-100A 132 100 25 72 11 32 24 143 6
GNF-225A 172 141 34 72 11 32 24 186.5 6
GNF-400A 215 181 34 72 11 32 24 228.5 6
GNF-630A 253 219 47 85 11 32 24 269 6
GNF-1000A 293 258 47 85 11 32 24 309 6
GNF-1250A 333 299 48 85 11 32 24 349 6
产品概述

该系列温度探测器抗干扰性强，与 GNDF 系列带测温功能的监控器配合使用，适用于开关柜引出先、电缆接头、接线
盒温度检测：电气设备 ( 开关柜、变压器 ) 箱内、箱体温度检测；桥架隧道电缆温度检测及其他各种可能存在电气火灾
隐患的场所和恶劣环境的现场温度测量。
应以探测电气系统重点部位异常发热为基本原则，宜设置在建筑物内高压系统的变压器柜、电容补偿柜、整流柜、转换
柜等重点发热部位。宜有选择地探测 1000A 以上电缆接头、电缆本体、开关触点等部位。
被探测对象为绝缘体、或金属壳体已可靠接地时，宜将探测器的测温探头直接固定在被探测对象的表面，采用接触式布
置。也可间垫云母绝缘片固定在导电体表面。探测配电柜内部温度变化时，测温探头可采用非接触式布置，但应尽量靠
近发热部件。
温度探头 功能及特点 安装位置
主要用于配电柜、配电箱箱内、控制电器壳体等温度的检测，同时还可 将温度探测器安装于配电柜、配电箱箱内，
以对对母线，线槽的温度进行监测。 通过 GNDF 系列监控探测器直接读取柜、
温度测量范围：0~ 150℃ 箱内温度。
测量精度：±1℃ 将温度探测器固定于被测部件表面。
与 GNDF 系列监控探测器配合使用。
测量精度高，抗干扰能力强。
信号传输距离 10m，标准线长 1.5m
符合国家标准
