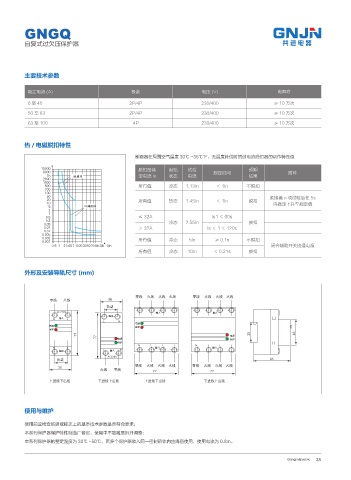

GNGQ
自复式过欠压保护器
主要技术参数
额定电流 (A) 极数 电压 (V) 电寿命
6至40 2P/4P 230/400 ≥ 10 万次
50 至 63 2P/4P 230/400 ≥ 10 万次
63 至 100 4P 230/400 ≥ 10 万次
热 / 电磁脱扣特性
断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值
脱扣器额 起始 试验 预期
规定时间 附件
I 定电流 In 状态 电流 结果
所有值 冷态 1.13In ＜ 1In 不脱扣
紧接着 a 项试验后在 5s
所有值 热态 1.45In ＜ 1In 脱扣
内稳定上升至规定值
≤ 32A Is1 ＜ 60s
冷态 2.55In 脱扣
＞ 32A Is ＜ 1 ＜ 120s
所有值 冷态 5In ≥ 0.1s 不脱扣
*O 闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣
外形及安装导轨尺寸 (mm)
䰢㏫ ▗㏫ ▗㏫ ▗㏫ 䰢㏫ ▗㏫ ▗㏫ ▗㏫
䰢㏫ ▗㏫
䉋䒩
䉋䒩
䰢㏫ ▗㏫ ▗㏫ ▗㏫ 䰢㏫ ▗㏫ ▗㏫ ▗㏫
▗㏫ 䰢㏫
̶䔇㏫̷ܦ㏫ ̷䔇㏫̶ܦ㏫ ̶䔇㏫̷ܦ㏫ ̷䔇㏫̶ܦ㏫
使用与维护
使用前应检查铭牌或标志上的基本技术参数是否符合要求；
本系列保护器保护特性制造厂套定，使用中不能随意拆开调整；
本系列保护器的整定温度为 30℃ ~50℃，若多个保护器装入同一密封箱体内应降容使用，使用电流为 0.8In。
