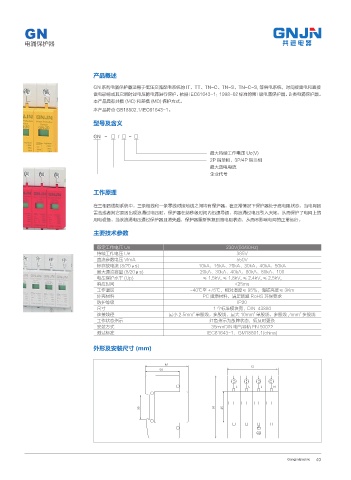

GN
电涌保护器
产品概述
GN 系列电涌保护器适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S, 等供电系统，对间接雷电和直接
雷电影响或其它瞬时过电压的电涌进行保护。依据 IEC61643-1：1998-02 标准的第 l 级电涌保护器。B 类电涌保护器。
本产品具有共模 (MC) 和差模 (MD) 保护方式。
本产品符合 GB18802.1/IEC61643-1。
型号及含义
GN - □ / □ - □
最大持续工作电压 Uc(V)
2P 指单相、3P/4P 指三相
最大放电电流
企业代号
工作原理
在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器。在正常情况下保护器处于高电阻状态，当电网因
雷击或者其它原因出现浪涌过电压时，保护器在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的
用电设备。当该浪涌电压通过保护器且消失后，保护器重新恢复到高电阻状态，从而不影响电网的正常运行。
主要技术参数
额定工作电压 Un 230V(50/60Hz)
持续工作电压 Ue 385V
直流参数电压 VlmA 550V
标称放电流 (8/20μs) 10kA、15kA、20kA、30kA、40kA、50kA
最大通流容量 (8/20μs) 20kA、30kA、40kA、60kA、80kA、100
电压保护水平 (Up) ≤ 1.5kV, ≤ 1.8kV, ≤ 2.4kV, ≤ 2.5kV,
响应时间 <25ms
工作温区 -40℃至 +75℃，相对湿度≤ 95%，海拔高度≤ 3Km
外壳材料 PC 阻燃材料，满足欧盟 RoHS 环保要求
防护等级 IP20
尺寸 1 个标准模块宽，DIN 43880
2
2
2
连接线径 最小 2.5mm 单股线，多股线，最大 10mm 单股线，多股线 ,4mm 多股线
工作状态指示 红色指示为故障状态，须及时更换
安装方式 35mmDIN 电气导轨 EN 50022
测试标准 IEC61643-1，GM18801.1(china)
外形及安装尺寸 (mm)
- - - /
40
