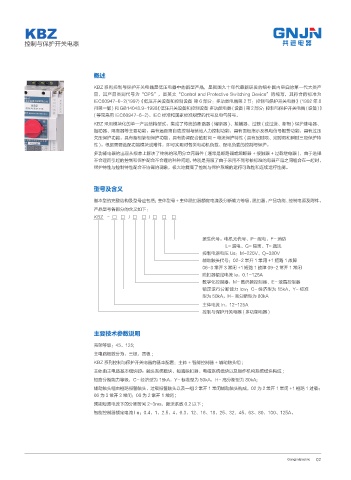

KBZ

控制与保护开关电器

概述

KBZ 系列控制与保护开关电器是低压电器中的新型产品，是我国九十年代最新研发的填补国内空白的第一代大类产
品，其产品类别代号为“CPS”，是英文“Control and Protective Switching Device”的缩写，其符合的标准为
IEC60947-6-2(1997)《低压开关设备和控制设备 第 6 部分：多功能电器第 2 节：控制与保护开关电器》(1992 年 8
月第一版 ) 和 GB14048.9-1998《低压开关设备和控制设备 多功能电器 ( 设备 ) 第 2 部分：控制与保护开关电器 ( 设备 )》
( 等同采用 IEC60947-6-2)。IEC 标准和国家标准规定的代号及电气符号。
KBZ 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、
起动器、隔离器等主要功能，具有远距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压
欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电流保护特性 ( 具有反时限、定时限和瞬时三段保护特
性 )。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
多功能电器的出现从根本上解决了传统的采用分立元器件 ( 通常是断路器或熔断器 + 接触器 + 过载继电器 )，由于选择
不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，
保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。

型号及含义

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
KBZ - □ □ / □ □ / □ □ □

派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1~125A
数字化控制器：M- 数码管控制器、E- 液晶控制器
额定运行分断能力 Icw：C- 经济型为 15kA，Y- 标准
型为 50kA，H- 高分断型为 80kA
主体电流 In：12~125A
控制与保护开关电器 ( 多功能电器 )

主要技术参数说明

壳架等级：45、125;
主电路极数分为：三极、四极 ;
KBZ 系列控制与保护开关电器的基本配置：主体 + 智能控制器 + 辅助触头组 ;
主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成 ;
短路分断能力等级：C- 经济型为 15kA，Y- 标准型为 50kA，H- 高分断型为 80kA;
辅助触头组由短路报警触头、过载报警触头以及一组 2 常开 1 常闭辅助触头构成，02 为 2 常开 1 常闭 +1 短路 1 过载；
06为3 常开3常闭；09为2常开1常闭;
预期短路电流下的分断时间 2~3ms，限流系数 0.2 以下 ;
智能控制器额定电流 I e：0.4、1、2.5、4、6.3、12、16、18、25、32、45、63、80、100、125A。
