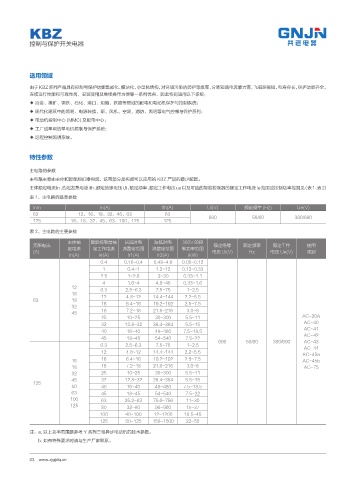

KBZ

控制与保护开关电器

适用领域

由于KBZ系列产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，
连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，因此特别适用以下系统：
◆ 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
◆ 现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；
◆ 电动机控制中心 (MMC) 及配电中心；
◆ 工厂或车间的单电机控制与保护系统；
◆ 远程控制照明系统。

特性参数

主电路的参数
主电路主要由主体和智能脱扣器构成，这两部分是构成可以应用的 KBZ 产品的最少配置。
主体额定电流ln、约定发热电流lth、额定绝缘电压Ui、额定频率、额定工作电压ue以及可选的智能控制器的额定工作电流Ie范围或控制功率范围见(表1、表2)
表 1、主电路的基本参数
Inm In(A) Ith(A) Ui(V) 额定频率 (Hz) Ue(V)
63 12、16、18、32、45、63 63 690 50/60 380/690
125 16、18、32、45、63、100、125 125
表 2、主电路的主要参数

主体额 智能控制器额 长延时电 短延时电 380V 的控
壳架电流 额定绝缘 额定频率 额定工作 使用
定电流 定工作电流 流整定范围 流整定范围 制功率范围
(A) 电压 Ui(V) Hz 电压 Ue(V) 类别
In(A) Ie(A) Ir1(A) Ir2(A) (kW)
0.4 0.16~0.4 0.48~4.8 0.05~0.12
1 0.4~1 1.2~12 0.12~0.33
2.5 1~2.6 3~30 0.33~1.1
4 1.6~4 4.8~48 0.33~1.6
12
6.3 2.5~6.3 7.5~75 1~2.5
16
12 4.8~12 14.4~144 2.2~5.5
63 18
16 6.4~16 19.2~192 2.5~7.5
32
18 7.2~18 21.6~216 3.0~8
45
25 10~25 30~300 5.5~11 AC-20A
32 12.8~32 38.4~384 5.5~15 AC-40
AC-41
40 16~40 48~480 7.5~18.5
AC-42
45 18~45 54~540 7.5~22
690 50/60 380/690 AC-43
6.3 2.5~6.3 7.5~75 1~2.5
AC-44
12 4.8~12 14.4~144 2.2~5.5
AC-45a
16 16 6.4~16 19.2~192 2.5~7.5 AC-45b
18 18 7.2~18 21.6~216 3.0~8 AC-75
32 25 10~25 30~300 5.5~11
45 32 12.8~32 38.4~384 5.5~15
125
50 40 16~40 48~480 7.5~18.5
63 45 18~45 54~540 7.5~22
100 63 25.2~63 75.6~756 11~30
125 80 32~80 96~960 15~37
100 40~100 12~1200 18.5~45
125 50~125 150~1500 22~55
注：a. 以上功率范围是参考 Y 系列三相异步电动机的技术参数。
b. 如有特殊要求时请与生产厂家联系。
