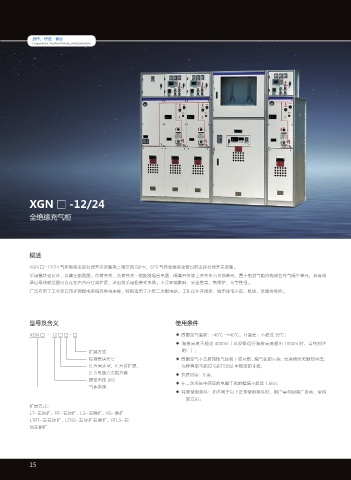

XGN □ -12/24

全绝缘充气柜

概述

XGN □ -12/24 气体绝缘金属封闭开关设备系三相交流 50Hz，SF6 气体全绝缘全密封的金属封闭开关设备。
采用模块化设计，以真空断路器、负荷开关、负荷开关 - 熔断器组合电器、隔离开关等主开关作为功能单元，置于密封气箱内构成各充气隔室单元，其母线
通过母线联结器可以在左右方向任意扩展，进出线采用插接式电缆。不受环境影响，安全性高，免维护，可靠性强。
广泛应用于工业及民用环网配电系统及供电末端，特别适用于小型二次配电站、工矿企业开闭所、城市住宅小区、机场、铁路等场所。

型号及含义 使用条件

XGN □ - 12 □ □ - □ ◆ 周围空气温度：-40℃ ~+40℃，日温差：不超过 35℃；
◆ 海拔高度不超过 4000m（当设备运行海拔高度超出 1000m 时，请特别注
扩展方式 明！）；
标准模块代号 ◆ 周围空气不受腐蚀性气体和／或可燃、爆气体的污染，安装场所无剧烈冲击；
G 为固定型，K 为可扩展， 污秽等级不超过 GB/T5582 中规定的Ⅲ级；
D 为电缆分支箱方案 ◆ 抗震烈度：8 度；
额定电压 (kV)
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV；
气体绝缘
◆ 特殊使用条件：如不同于以上正常使用条件时，用户需与制造厂协商，取得
一致意见。
扩展方式：
LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右
顶左侧扩

15
