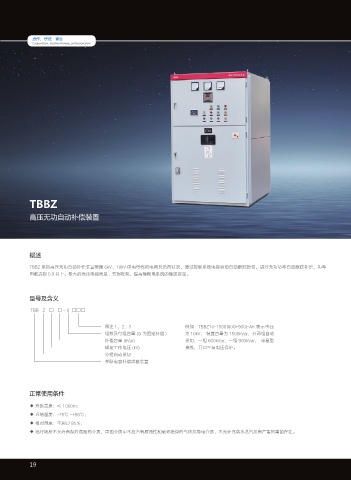

TBBZ

高压无功自动补偿装置

概述

TBBZ 系列高压无功自动补偿装置根据 6kV、10kV 供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率
因数达到 0.9 以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

型号及含义

TBB Z □ □ - () □□□

尾注 1，2，3 例如：TBBZ10-1500(600+900)-AK 表示电压
组数及每组容量 (G 为固定补偿 ) 为 10kV， 装置容量为 1500kVar，分两组自动
补偿容量 (kVar) 投切，一组 600kVar，一组 900kVar， 单星型
额定工作电压 (kV) 接线，开口三角电压保护。
分组自动投切
并联电容补偿成套装置

正常使用条件

◆ 海拔高度：≤ 1000m；
◆ 环境温度：-25℃ ~+55℃；
◆ 相对湿度：不超过 85％；
◆ 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

19
