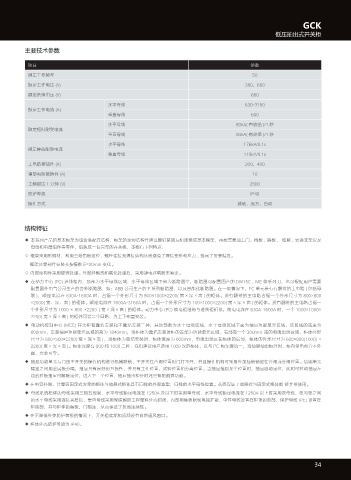

GCK
低压抽出式开关柜

主要技术参数

项目 参数

额定工作频率 50
额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
水平母线 630-3150
额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 (A) 200，400
辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500
防护等级 IP40
操作方式 就地，远方，自动

结构特征

◆ 本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支架以及
母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
◇ 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
框架及零部件安装孔按模数 E=20mm 变化。
◇ 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
◆ 在动力中心 (PC) 进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的 DW15C，ME 等系列 IJ，也可根据用户需要
配置国外电气公司生产的各种断路器，如：ABB 公司生产的 F 系列断路器，以及智能化断路器。在一般情况下，PC 单元带有有翻排的主电路 ( 包括母
联 )，额定电流在 630A-1600A 时，占据一个外形尺寸为 800×1000×2200( 宽 × 深 × 高 ) 的柜体。没有翻排的主电路占据一个外形尺寸为 800×800
×2000( 宽、深、高 ) 的柜体。额定电流在 1600A-3150A 时，占据一个外形尺寸为 100×1000×2200( 宽 × 深 × 高 ) 的柜体。没有翻排的主电路占据一
个外形尺寸为 1000 × 800 ×2200 ( 宽 × 深 × 高 ) 的柜体。动力中心 (PC) 馈电柜结构与进线柜相似，馈电电流在 630A-1600A 时，一个 1000×1000×
2200( 宽 × 深 × 高 ) 的柜体可装二个回路，为上下布置安装。
◆ 电动机控制中心 (MCC) 开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为
600mm，安装抽屉功能单元区域的高为 1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个 200mm 宽的电缆出线区域，柜体外形
尺寸为 800×500×2200( 宽 × 深 × 高 )，当柜体为离墙安装时，柜体宽度为 600mm，电缆出线区在柜体的后部，柜体的外形尺寸为 600×800(1000) ×
2200( 宽 × 深 × 高 )。柜体深度有 800 和 1000 二种，我们建议用户选用 1000 深的柜体，以与 PC 柜深度统一，当抽屉抽出柜外时，柜内带电部分不外
露，安全可靠。
◆ 抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分闸位置。功能单元
隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左
边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
◆ 在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能 够并排使用。
◆ 母线系统柜体的母线采用三相五线制，水平母线额定电流在 1250A 及以下时采用单母线，水平母线额定电流在 1250A 以上时采用双母线，柜与柜之间
的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线 (PE) 设置在
柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。
◆ 在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
◆ 柜体外壳防护等级为 IP40。
