ZW32-12
户外高压真空断路器

主要技术参数

项目 单位 参数
额定电压 kV 12

额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20

额定峰值耐受电流 ( 峰值 ) kA 50
额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000

额定短路开断电流开断次数 次 30
工频耐受电压 (1min)：( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85

二次回路 1min 工频耐压 kV 2

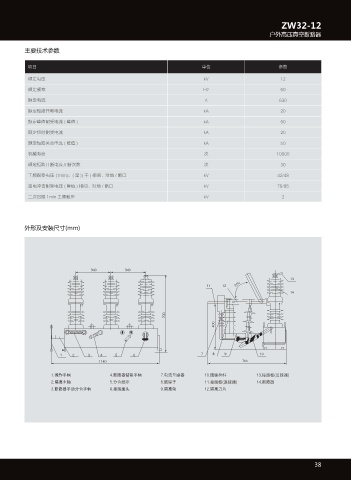

外形及安装尺寸(mm)

喔 喕 喖 喗 喘 喙 喚 喛 喜

᧹҈᝷ᳰ ᫙䌛ஔה㘩᝷ᳰ ⩡≭ξᙋஔ 㐉㑄៵ᱲ ᣑ㏫Ძ ܦ㏫〛
䯀⻧ͧ䒠 ܲऴឥ⹦ 㐉㑄ၼ ᣑ㏫Ძ 䔇㏫〛 ᫙䌛ஔ
᫙䌛ஔ᝷ߔܲऴ᝷ᳰ ᣑ㏫᣾๠ 䯀⻧᳢ 䯀⻧ܬ❳

38
