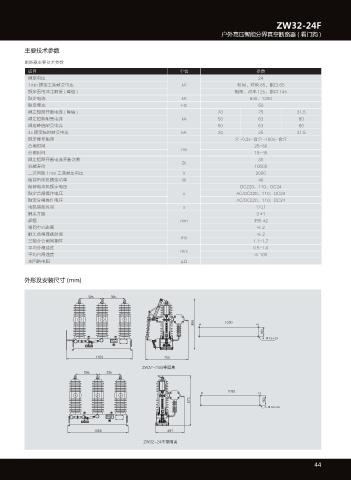

ZW32-24F
户外高压智能分界真空断路器 ( 看门狗 )
主要技术参数
断路器主要技术参数
项目 单位 参数
额定电压 24
1min 额定工频耐受电压 kV 相间、对地 65，断口 65
额定雷电冲击耐受 ( 峰值 ) 相间、对地 125，断口 145
额定电流 kA 630、1250
额定频率 Hz 50
额定短路开断电流 ( 峰值 ) 20 25 31.5
额定短路耐受电流 kA 50 63 80
额定峰值耐受电流 50 63 80
4s 额定短时耐受电流 kA 20 25 31.5
额定操作顺序 分 -0.3s- 合分 -180s- 合分
合闸时间 25~60
ms
分闸时间 18~45
额定短路开断电流开断次数 次 30
机械寿命 10000
二次回路 1min 工频耐压电压 V 2000
储能电动机额定功率 W 40
储能电动机额定电压 DC220、110、DC24
额定合闸操作电压 v AC/DC220、110；DC24
额定分闸操作电压 AC/DC220、110；DC24
电机储能时间 s 12±1
触头开距 3 ±1
超程 mm 395 ±2
相间中心距离 ≤2
触头合闸弹跳时间 ms ≤2
三相分合闸同期性 1.1~1.7
平均分闸速度 0.5~1.0
m/s
平均合闸速度 ≤ 100
主回路电阻 μΩ
外形及安装尺寸 (mm)
f
ܲ ऴ ה㘩 ܲ ऴ
ጞה㘩 ᱖ה㘩
;8 (ፒ䯀⻧
f
ܲ ऴ
ܲ ऴ ה㘩
ጞה㘩 ᱖ה㘩
;8 ̹ፒ䯀⻧
