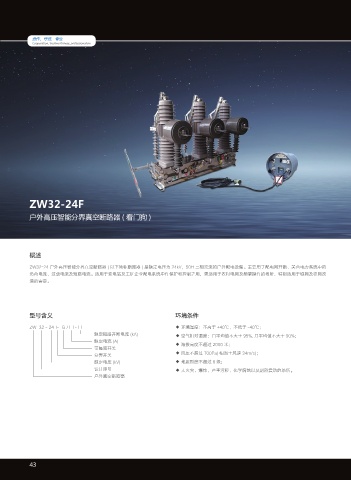

ZW32-24F

户外高压智能分界真空断路器 ( 看门狗 )

概述

ZW32-24 户外高压智能分界真空断路器 ( 以下简称断路器 ) 是额定电压为 24kV，50H 三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的
负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，特别适用于城网及农网改
造的需要。

型号含义 环境条件

ZW 32 - 24 F G / □ - □ ◆ 环境温度：不高于 +40℃，不低于 -40℃；
额定短路开断电流 (kA) ◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
额定电流 (A)
◆ 海拔高度不超过 2000 米；
带隔离开关
◆ 风压不超过 700Pa( 相当于风速 34m/s)；
分界开关
额定电压 (kV) ◆ 地震烈度不超过 8 级；
设计序号 ◆ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
户外真空断路器

43
