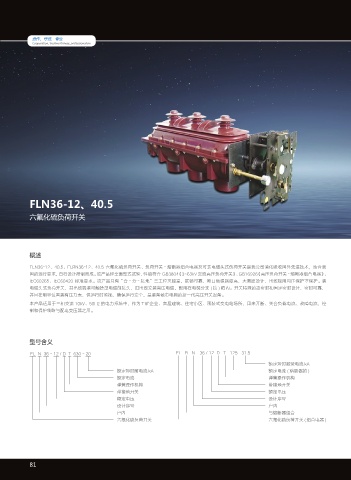

FLN36-12、40.5
六氟化硫负荷开关
概述
FLN36-12、40.5、FLRN36-12、40.5 六氟化硫负荷开关、负荷开关 - 熔断器组合电器及可装电缆头式负荷开关是我公司消化吸收国外先进技术，结合我
国的运行要求，自行设计研制而成。该产品经全面型式试验，性能符合 GB3804《3~63kV 交流高压负荷开关》、GB16926《高压负荷开关 - 熔断器组合电器》、
IEC60265、IEC60420 标准要求。该产品具有“合 - 分 - 接地”三工位灭弧室，联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压保护罩保护。装
电缆头式负荷开关，其出线端装可触摸型电缆前接头，进出线安装高压电缆，配用在电缆分支 ( 接 ) 箱内。开关特殊的动密封和固定密封设计，密封可靠，
并且在明显位置装有压力表，供运行时监视，确保运行安全，是装备城市电网的新一代高压开关设备。
本产品适用于三相交流 10kV、50Hz 的电力系统中，作为工矿企业、高层建筑、住宅小区、预装式变电站场所，用来开断、关合负载电流、故障电流，控
制和保护线路与配电变压器之用。
型号含义
FL N 36 - 12 / D T 630 - 20 FL R N - 36 / 12 D T 125 31.5
额定短时耐受电流 kA
额定短时耐电流 kA 额定电流 ( 熔断器的 )
额定电流 弹簧操作机构
弹簧操作机构 带接地开关
带接地开关 额定电压
额定电压 设计序号
设计序号 户内
户内 与熔断器组合
六氟化硫负荷开关 六氟化硫负荷开关 ( 组合电器 )
