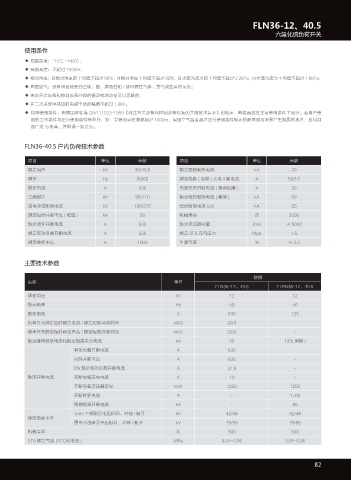

FLN36-12、40.5
六氟化硫负荷开关

使用条件
◆ 周围温度：-15℃ ~+40℃；
◆ 海拔高度：不超过 1000m；
◆ 相对湿度：日相对湿度的平均值不超过 95%，月相对湿度平均值不超过 90%，日水蒸汽压力的平均值不超过 2.2kPa，月水蒸汽压力平均值不超过 1.8kPa；
◆ 周围空气：没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV。
◆ 特殊使用条件：根据国家标准 GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正常使用条件下运行。若用户使
用的工作条件与正常使用条件有差异，如：安装地点在海拔超过 1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制
造厂进 行协商，并取得一致意见。

FLN36-40.5 户内负荷技术参数

项目 单位 参数 项目 单位 参数
额定电压 kV 36/40.5 额定短路耐受电流 kA 20
频率 Hz 50/60 额定线路 ( 电缆 ) 充电开断电流 A 50/10
额定电流 A 630 电缆充电开断电流 ( 接地故障 ) A 20
工频耐压 kV 95/110 额定短时耐受电流 ( 峰值 ) kA 50
雷电冲击耐受电压 kV 185/215 短时耐受电流 (2s) kA 20
额定短时开断电流 ( 峰值 ) kA 50 机械寿命 次 2000
额定闭环开断电流 A 630 额定变压器容量 KVA ≥ 5000
额定有功负载开断电流 A 630 额定 SF6 充气压力 Mpa 1.5
额定转移电流 A 1000 年漏气率 % ≤ 0.2

主要技术参数

数据
名称 单位
FLN36-12、40.5 FLRN36-12、40.5
额定电压 kV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
负荷开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/3 -
接地开关额定短时耐受电流 / 额定短路持续时间 kA/S 20/2 -
额定峰值耐受电流和额定短路关合电流 kA 50 125( 预期 )
有功负载开断电流 A 630 -
闭环开断电流 A 630 -
5% 额定有功负载开断电流 A 31.5 -
额定开断电流 开断电缆充电电流 A 10 -
开断空载变压器容量 kVA 1250 1250
开断转移电流 A - 1700
预期短路开断电流 kA - 50
1min 工频耐受电压相间、对地 / 断开 kV 42/48 42/48
额定绝缘水平
雷电冲击耐受电压相间、对地 / 断开 kV 75/85 75/85
机械寿命 次 500 500
SF6 额定气压 (20℃时表压 ) MPa 0.04~0.05 0.04~0.05
