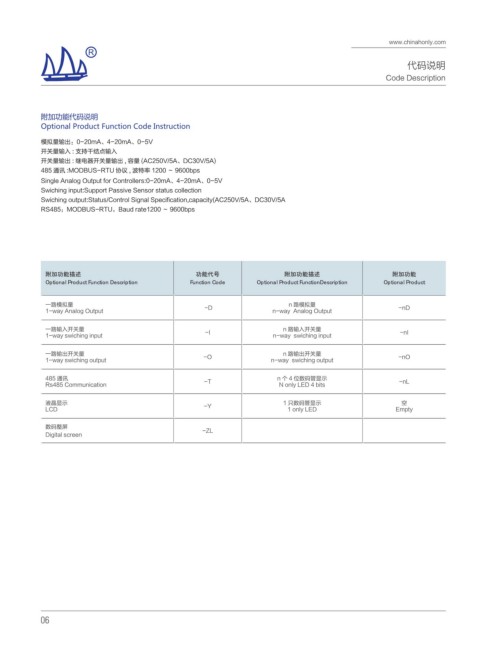

代码说明

Code Description

附加功能代码说明
Optional Product Function Code Instruction

模拟量输出：0-20mA、4-20mA、0-5V
开关量输入 : 支持干结点输入
开关量输出 : 继电器开关量输出 , 容量 (AC250V/5A、DC30V/5A)
485 通讯 :MODBUS-RTU 协议 , 波特率 1200 ～ 9600bps
Single Analog Output for Controllers:0-20mA、4-20mA、0-5V
Swiching input:Support Passive Sensor status collection
Swiching output:Status/Control Signal Specification,capacity(AC250V/5A、DC30V/5A
RS485：MODBUS-RTU，Baud rate1200 ～ 9600bps

ڸࡆۿି૭ඍ ۿିսݼ ڸࡆۿି૭ඍ ڸࡆۿି
͜ͽ΁Ͷͼͻͮ͹Ḥ͝Ϳͼͱ΂Ͱ΁Ḥ͓΂ͻͰ΁ͶͼͻḤ͑Ͳ΀ͰͿͶͽ΁Ͷͼͻ ͓΂ͻͰ΁ͶͼͻḤ͐ͼͱͲ ͜ͽ΁Ͷͼͻͮ͹Ḥ͝Ϳͼͱ΂Ͱ΁Ḥ͓΂ͻͰ΁Ͷͼͻ͑Ͳ΀ͰͿͶͽ΁Ͷͼͻ ͜ͽ΁Ͷͼͻͮ͹Ḥ͝Ϳͼͱ΂Ͱ΁

一路模拟量 -D n 路模拟量 -nD
1-way Analog Output n-way Analog Output

一路输入开关量 -I n 路输入开关量 -nI
1-way swiching input n-way swiching input

一路输出开关量 -O n 路输出开关量 -nO
1-way swiching output n-way swiching output

485 通讯 -T n 个 4 位数码管显示 -nL
Rs485 Communication N only LED 4 bits

液晶显示 -Y 1 只数码管显示 空
LCD 1 only LED Empty

数码整屏 -ZL
Digital screen

06
