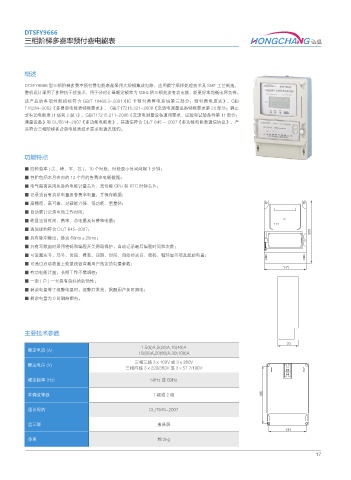

DTSFY9666
三相阶梯多费率预付费电能表

概述

DTSFY9666 型三相阶梯多费率预付费电能表是采用大规模集成电路，应用数字采样处理技术及 SMT 工艺制造，
整机设计采用了多种抗干扰技术，用于分时计量额定频率为 50Hz 的三相交流有功电能，能更好地均衡电网负荷。
该产品的各项性能指标符合 GB/T 18460.3-2001《IC 卡预付费售电系统第三部分：预付费电度表》、GB/
T15284-2002《多费率电能表特殊要求》、 GB/T17215.321-2008《交流电测量设备特殊要求第 21 部分：静止
式有功电能表 (1 级和 2 级 )》、GB/T17215.211-2006《交流电测量设备通用要求、试验和试验条件第 11 部分：
测量设备》和 DL/T614-2007《多功能电能表》，其通信符合 DL/T 645 - 2007《多功能电能表通信协议》，产
品符合三相阶梯多费率电能表技术要求和通讯规约。

功能特点

■ 四种费率 ( 尖、峰、平、谷 )，10 个时段，时段最小时间间隔 1 分钟；
■ 存贮包括本月在内的 12 个月的各费率电能数据；
■ 电气隔离采用先进的电能计量芯片、高性能 CPU 和 RTC 时钟芯片；
■ 记录当前有功总电量及各费率电量，并保存数据；
■ 高精度、高可靠、过载能力强、低功耗、重量轻；
■ 自动累计记录电池工作时间；
■ 轮显当前时间、费率、总电量及各费率电量；
■ 通信规约符合 DL/T 645-2007；

■ 具有脉冲输出，脉宽 80ms±20ms；
■ 具有写数据时采用密码和编程开关两级保护，自动记录最后编程时间和次数；
■ 可设置表号、局号、时段、费率、日期、时间、自动抄表日、密码、循环显示项及起始电量；
■ 可通过点动表盖上轮显按钮査看用户选定的电量参数；

■ 有功电能计量，长期工作不需调校；
■ 一表 ( 户 ) 一卡具有良好的防伪性；
■ 剩余电量等于报警电量时，报警灯常亮，提醒用户及时购电；
■ 剩余电量为 0 时跳闸断电。

主要技术参数

1.5(6)A,5(20)A,10(40)A
额定电流 (A)
15(60)A,20(80)A,30(100)A
三相三线 3×100V 或 3×380V
额定电压 (V)
三相四线 3×220/380V 或 3×57.7/100V
额定频率 (Hz) 50Hz 或 60Hz

准确度等级 1级或2级

通讯规约 DL/T645-2007

显示屏 液晶屏

净重 约 2kg

17
