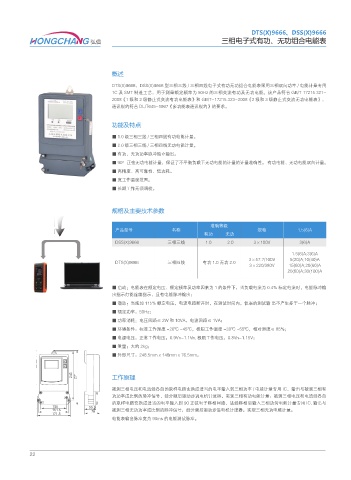

DTS(X)9666、DSS(X)9666
三相电子式有功、无功组合电能表

概述

DTS(X)9666，DSS(X)9666 型三相三线 / 三相四线电子式有功无功组合电能表采用三相双向功率 / 电能计量专用
1C 及 SMT 制造工艺，用于测量额定频率为 50Hz 的三相交流有功及无功电能。该产品符合 GB/T 17215.321-
2008《1 级和 2 级静止式交流有功电能表》和 GB/T-17215.323-2008《2 级和 3 级静止式交流无功电能表》，
通讯规约符合 DL/T645-1997《多功能表通讯规约》的要求。

功能及特点

■ 1.0 级三相三线 / 三相四线有功电能计量。
■ 2.0 级三相三线 / 三相四线无功电能计量。
■ 有功、无功功率脉冲独立输出。
■ 90°正弦无功电能计量，保证了不平衡负载下无功电能的计量的计量准确性。 有功电能、无功电能双向计量。
■ 高精度、高可靠性、低功耗。
■ 宽工作温度范围。
■ 长期工作无须调校。

规格及主要技术参数

准确等级
产品型号 名称 规格 1.5(6)A
有功 无功
DSS(X)9666 三相三线 1.0 2.0 3×100V 3(6)A
1.5(6)A;3(6)A
3×57.7/100V 5(20)A;10(40)A
DTS(X)9666 三相四线 有功 1.0 无功 2.0
3×220/380V 15(60)A;20(60)A
20(80)A;30(100)A

■ 启动：电能表在额定电压、额定频率及功率因素为 1 的条件下，当负载电流为 0.4% 标定电流时，电能脉冲输
出指示灯能连续指示，且有电能脉冲输出；
■ 潜动：当施加 115% 额定电压，电流电路断开时，在测试时间内，仪表的测试输 出不产生多于一个脉冲；
■ 额定功率：50Hz；
■ 功率消耗：电压回路≤ 2W 和 10VA，电流回路≤ 1VA；
■ 环境条件：标准工作湿度 -20℃ ~45℃，极限工作温度 -30℃ ~55℃，相对湿度≤ 85%；
■ 电源电压：正常工作电压：0.9Vn-1.1Vn, 极限工作电压：0.8Vn-1.15V；
■ 重量：大约 2kg；
■ 外形尺寸：248.5mm x 148mm x 76.5mm。

工作原理

被测三相电压和电流经各自的取样电路变换成适当的电平输入到三相功率 / 电能计量专用 IC，输出与被测三相有
功功率成比例的脉冲信号，经分频后驱动步进电机计度器，实现三相有功电能计量：被测三相电压和电流经各自
的取样电路变换成适当的电平输入到 90 正弦电子移相网络，进经移相后输入三相功匆电能计量专用 IC, 输出与

被测三相无功功率成比例的脉冲信号，经分频后驱动步进电机计度器，实现三相无功电能计量。

电能表输出脉冲宽为 90ms 的电能测试脉冲。
