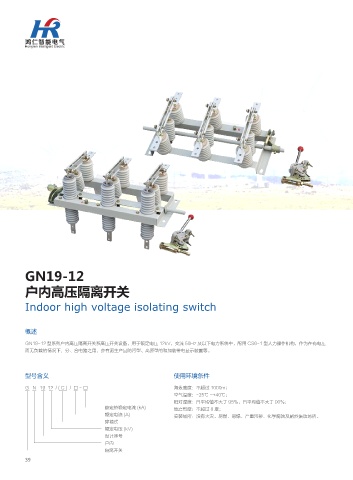

Page 44 - 河南省鸿仁智能电气有限公司

GN19-12

户内高压隔离开关

Indoor high voltage isolating switch

概述

GN19-12 型系列户内高压隔离开关系高压开关设备，用于额定电压 12kV，交流 50Hz 及以下电力系统中，配用 CS6-1 型人力操作机构，作为在有电压
而无负载的情况下，分、合电路之用，亦有派生产品防污型、高原型的和加装带电显示装置等。

型号含义 使用环境条件

G N 19 12 / ( C ) / □ - □ 海拔高度：不超过 1000m；
空气温度：-25℃ ~+40℃；
相对湿度：日平均值不大于 95%，日平均值不大于 90%；
额定热稳定电流 (kA) 地震烈度：不超过 8 度；
额定电流 (A) 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。
穿墙式
额定电压 (kV)
设计序号
户内
隔离开关
39
