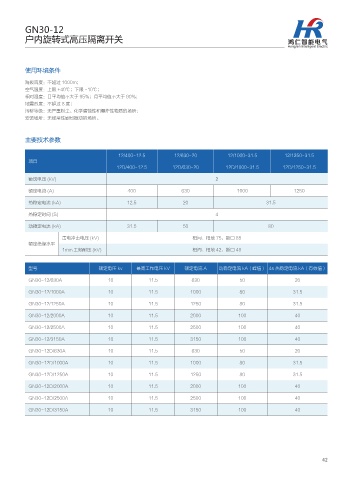

GN30-12
户内旋转式高压隔离开关

使用环境条件

海拔高度：不超过 1000m；
空气温度：上限 +40℃；下限 -10℃；
相对湿度：日平均值不大于 95%；月平均值不大于 90%；
地震烈度：不超过 8 度；
污秽等级：无严重粉尘、化学腐蚀性和爆炸性物质的场所；
安装场所：无经常性剧烈振动的场所。

主要技术参数

12/400-12.5 12/630-20 12/1000-31.5 12/1250-31.5
项目
12D/400-12.5 12D/630-20 12D/1000-31.5 12D/1250-31.5
额定电压 (kV) 2

额定电流 (A) 400 630 1000 1250
热稳定电流 (kA) 12.5 20 31.5

热稳定时间 (S) 4
动稳定电流 (kA) 31.5 50 80

雷电冲击电压 (kV) 相间、相地 75、断口 85
额定绝缘水平
1min 工频耐压 (kV) 相间、相地 42、断口 48

型号 额定电压 kv 最高工作电压 kV 额定电流 A 动稳定电流 kA（峰值） 4s 热稳定电流 kA（有效值）
GN30-12/630A 10 11.5 630 50 20

GN30-12/1000A 10 11.5 1000 80 31.5
GN30-12/1250A 10 11.5 1250 80 31.5

GN30-12/2000A 10 11.5 2000 100 40
GN30-12/2500A 10 11.5 2500 100 40

GN30-12/3150A 10 11.5 3150 100 40
GN30-12D/630A 10 11.5 630 50 20

GN30-12D/1000A 10 11.5 1000 80 31.5
GN30-12D/1250A 10 11.5 1250 80 31.5

GN30-12D/2000A 10 11.5 2000 100 40
GN30-12D/2500A 10 11.5 2500 100 40

GN30-12D/3150A 10 11.5 3150 100 40
