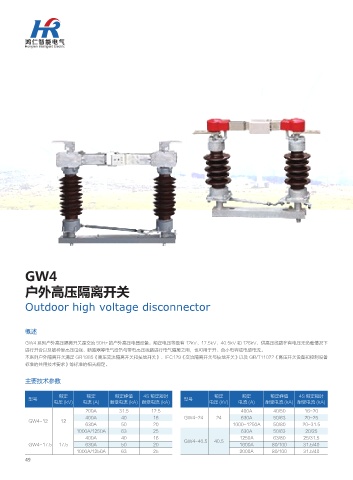

GW4

户外高压隔离开关

Outdoor high voltage disconnector

概述

GW4 系列户外高压隔离开关是交流 50Hz 的户外高压电器设备，额定电压等级有 12kV、17.5kV、40.5kV 和 126kV，供高压线路在有电压无负载情况下
进行开合以及被检修高压母线、断路器等电气设备与带电高压线路进行电气隔离之用，也可用于开、合小电容或电感电流。
本系列户外隔离开关满足 GB1985《高压交流隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及 GB/T11022《高压开关设备和控制设备
标准的共用技术要求》等标准的相关规定。

主要技术参数

额定 额定 额定峰值 4S 额定短时 额定 额定 额定峰值 4S 额定短时
型号 型号
电压 (kV) 电流 (A) 耐受电流 (kA) 耐受电流 (kA) 电压 (kV) 电流 (A) 耐受电流 (kA) 耐受电流 (kA)
200A 31.5 12.5 400A 40/50 16~20
400A 40 16 GW4-24 24 630A 50/63 20~25
GW4-12 12
630A 50 20 1000~1250A 50/80 20~31.5
1000A/1250A 63 25 630A 50/63 20/25
400A 40 16 GW4-40.5 40.5 1250A 63/80 25/31.5
GW4-17.5 17.5 630A 50 20 1600A 80/100 31.5/40
1000A/1250A 63 25 2000A 80/100 31.5/40
49
