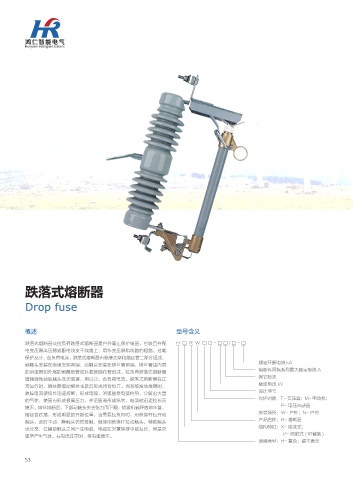

跌落式熔断器

Drop fuse

概述 型号含义

跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。它装置在配 H □ R W □ □ - □ □ / □ - □
电变压器高压侧或配电线支干线路上，用作变压器和线路的短路、过载
保护及分、合负荷电流。跌落式熔断器由绝缘支架和熔丝管二部分组成，
额定开断电流 kA
静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层
熔断件同族系列最大额定电流 A
的消弧管和外层的酚醛纸管或环氧玻璃布管组成。拉负荷跌落式熔断器
其它标志
增强弹性辅助触头及灭弧罩，用以分、合负荷电流。跌落式熔断器在正
额定电压 kV
常运行时，熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时，
设计序号
故障电流使熔丝迅速熔断，形成电弧，消弧管受电弧灼热，分解出大量
保护对象：T- 变压器；M- 电动机；
的气体，使管内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而
P- 电压互感器
熄灭。熔丝熔断后，下部动触头失去张力而下翻，锁紧机械释放熔丝管，
安装场所：W- 户外；N- 户内
熔丝管跌落，形成明显的开断位置。当需要拉负荷时，用绝缘杆拉开动
产品名称：R- 熔断器
触头，此时主动、静触头仍然接触，继续用绝缘杆拉动触头，辅助触头
结构特征：X- 限流式；
也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同是灭
P- 喷射式 ( 可省略 )
弧罩产生气体，在电流过零时，将电弧熄灭。
绝缘类型：H- 复合；瓷不表示
